Широкополосная комнатная активная рамочная антенна

КВ антенны

Elektor Electronics N 1/ 2000

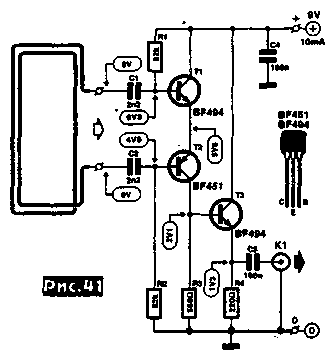

Широкополосная комнатная активная рамочная антенна С. ван Руджи (рис.41) повышает эффективность приема радиостанций всех КБ диапазонов (3-30 МГц) примерно в 3-5 раз по сравнению с телескопической. В связи с тем, что рамочные антенны чувствительны к магнитной составляющей электромагнитного поля,электрические помехи,создаваемые различными бытовыми приборами, оказываются значительно ослабленными.

Собственно рамка состоит из 2-4 витков изолированного провода (диаметр значения не имеет), уложенного в оконной раме (у автора 82х133 см, 3 витка). Дифференциальный усилитель (Т1, Т2) имеет коэффициент усиления 10 дБ вплоть до 30 МГц, а буфер T3 позволяет соединять выход устройства с входом приемника не только напрямую, но и через 75-омный кабель любой длины.
