КВ антенны
Д.ФЕДОРОВРадиомир КВ УКВ 10/2001
В [1] были описаны двух- и трехдиапазонные варианты вертикальных антенн типа Open-Sleeve. Ниже приводятся данные для изготовления антенны на пять диапазонов -14-18-21-25-28 МГц.

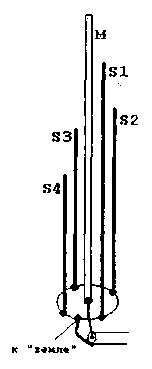

На рисунке приведено схематическое изображение антенны, а в таблице - конструктивные данные антенны, т.е. размеры элементов, с которых рекомендуется начинать настройку. -
|
Вариант антенны |
Длина элемента М (труба, Аl, Ш25 мм), мм |
Длина элемента S1, мм |
Расстояние между элементами D1, мм |
Длина элемента S2,мм |
Расстояние между элементами D2, мм |
Длина элемента S3, мм |
Расстояние между элементами D3, мм |
Длина элемента S4, мм |
Расстояние между элементами D4, мм |
|
14-18-21-25-28 МГц (элементы S1...S4 - провод 01,5 мм) |
5222 |
3984 |
280 |
3467 |
250 |
2937 |
225 |
2615 |
215 |
|
Расчетные резонансные частоты, МГц |
14,05 |
18,08 |
- |
21,05 |
- |
24,90 |
- |
28,05 |
- |
Размеры D1...D4 - это расстояния от элементов S1...S4 до центра элемента М. Расчетные сопротивления излучения антенны на всех резонансных частотах - около 40...45 Ом. Данный вариант антенны более трудоемок в настройке, чем трехдиапазонный [1]. Резонансные частоты более низкочастотных диапазонов при настройке высокочастотных диапазонов "уходят" заметнее, поэтому, скорее всего, придется повторить процесс настройки антенны не менее двух раз. Подробно процесс настройки антенны описан в [1]. Его начинают с самого низкочастотного диапазона и переходят поочередно на более высокочастотные. Неравномерность диаграмм направленности в горизонтальной плоскости на высокочастотных диапазонах также несколько увеличивается, однако не должна превышать 3 дБ.
Литература
- Д.Федоров. Многодиапазонные вертикалы Open-Sleeve. - Радиомир. KB иУКВ,2001, N8.
