Микросхема MAX9704 компании Maxim - это небольшой и эффективный звуковой усилитель мощности класса D. Его полностью сбалансированные входы и выходные каскады класса D делают микросхему удобной для прямого подключения динамиков. Тем не менее, иногда хочется иметь выход подключения наушников для использования усилителя в условиях офиса. Усилители мощности класса D обычно имеют полностью сбалансированный, мостовой выходной каскад в каждом канале.

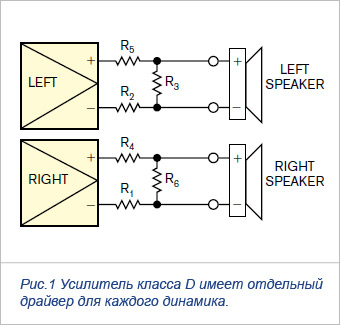

Если усилитель работает на автономные динамики, вы можете использовать схему аттенюатора (рис.1). Проблема возникает с наушниками имеющими заземление: стереонаушники имеют трехполюсную вилку подключения, которая соединяет отрицательный выход каждого динамика к общей земле. Таким образом, вы можете решить, что невозможно подключить усилитель класса D к наушникам без использования трансформатора.

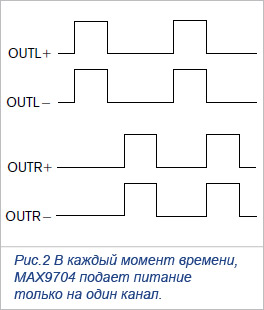

Для решения этой проблемы, взглянем на выходной сигнал MAX9704 в момент переключения (рис.2). Выход каждого канала переключается между высоким и низким напряжением. Вы можете использовать тот факт, что каналы не бывают во включенном состоянии одновременно и сконфигурировать вашу схему подобно примеру, приведенному на рис.3.
На рис.4 показаны детали реализации. Так как MAX9704 чередует включение выходов каждого канала, включение R3/R6 не нарушит работу драйверов каналов. Резисторы R3 и R2 подключаются к выходному контакту левого канала. Резисторы R4 и R1 подключаются к выходному контакту правого канала.
Выходное напряжение неактивного канала имеет одинаковое значение, значит R4, R1, и R6 подключены к одинаковому напряжению когда активен левый канал. А R3, R1, и R5 подключены к одинаковому напряжению когда активен правый канал. Номиналы R1 и R2 определяют, какую величину перекрестного проникновения сигналов между каналами вы получите. Номиналы, приведенные на рис.4, обеспечивают достаточное разделение каналов.
