Печатные платы на ЧПУ фрезерном станке

Запись от Vadzz размещена 29.09.2021 в 13:46
Обновил(-а) Vadzz 29.09.2021 в 20:06
Метки file:///etc/passwd

Попробовал вырезать печатную плату на фрезерном станке (печатка для корректора спидометра с smd компонентами). Получилось, я считаю, достойно, учитывая, что не делал карту высот, использовал вместо фрезы сверло 0.8 под патрон ER11 (пока не приехали специальные фрезы). Стол пытался выровнять, но не получилось, надо подобрать материал...
Миниатюры
Нажмите на изображение для увеличения
Название: PCB_on_CNC_1.JPG
Просмотров: 32429
Размер:	483.8 Кб
ID:	329   Нажмите на изображение для увеличения
Название: PCB_on_CNC_2.JPG
Просмотров: 31267
Размер:	425.8 Кб
ID:	331
Аватар для Vadzz
Гуру
Просмотров 172428 Комментарии 0 Vadzz вне форума Редактировать метки
Старый

Блок питания Mean Well DR-120-48

Запись от Vadzz размещена 19.09.2021 в 22:26

Блок питания Mean Well DR-120-48, выходное напряжение: 48 В / 2.5 А, конструктивное исполнение: на DIN рейку.
Несколько штук таких БП принесли мне на ремонт после грозы.
Два БП восстановил: в «первичке» вылетел силовой транзистор 2SK4115, ШИМ UC3845C, во «вторичке» диод F20LC30. После ремонта...
Вложения
Тип файла: pdf MeanWell_power_DR-120-48.PDF (19.7 Кб, 92737 просмотров)
Тип файла: zip MeanWell_DR-120-48_Photo.zip (3.78 Мб, 55773 просмотров)
Аватар для Vadzz
Гуру
Просмотров 154954 Комментарии 0 Vadzz вне форума Редактировать метки
Старый

Корректор спидометра - мк в smd корпусе

Запись от Vadzz размещена 25.05.2021 в 20:40
Обновил(-а) Vadzz 26.05.2021 в 22:25
Метки 1bq9ztlrvco, rvr01lvo

Версия платы Корректора спидометра на микроконтроллере Attiny2313A в smd корпусе.
Проект в Proteus 8 во вложении.
Миниатюры
Нажмите на изображение для увеличения
Название: 2021-05-23 21-54-44.JPG
Просмотров: 53019
Размер:	432.5 Кб
ID:	319   Нажмите на изображение для увеличения
Название: 2021-05-23 21-57-13.JPG
Просмотров: 54491
Размер:	521.3 Кб
ID:	321
Вложения
Тип файла: zip SpeedCorrector_smd.zip (31.8 Кб, 105278 просмотров)
Аватар для Vadzz
Гуру
Просмотров 191586 Комментарии 0 Vadzz вне форума Редактировать метки
Старый
Рейтинг: 4.00. Голосов: 5.

Корректор спидометра

Запись от Vadzz размещена 06.05.2020 в 23:41

Корректор спидометра – такое устройство попросил собрать меня товарищ для установки в автомобиль. Причина: не оригинальный датчик скорости и не оригинальная приборная панель в автомобиле (в результате некоторых усовершенствований и переделок в автомобиле).

Изобретать...
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_20200429_222029.jpg
Просмотров: 77653
Размер:	220.4 Кб
ID:	311   Нажмите на изображение для увеличения
Название: IMG_20200429_222450.jpg
Просмотров: 75044
Размер:	199.8 Кб
ID:	313   Нажмите на изображение для увеличения
Название: IMG_20200429_222430.jpg
Просмотров: 74343
Размер:	160.3 Кб
ID:	315   Нажмите на изображение для увеличения
Название: IMG_20200429_222227.jpg
Просмотров: 73963
Размер:	115.4 Кб
ID:	317
Вложения
Тип файла: zip SpeedCorrector.zip (144.8 Кб, 139737 просмотров)
Аватар для Vadzz
Гуру
Просмотров 327865 Комментарии 1 Vadzz вне форума Редактировать метки
Старый
Рейтинг: 3.50. Голосов: 6.

Ремонт видеорегистратора Dahua DH-DVR3108H

Запись от Vadzz размещена 03.02.2017 в 14:04

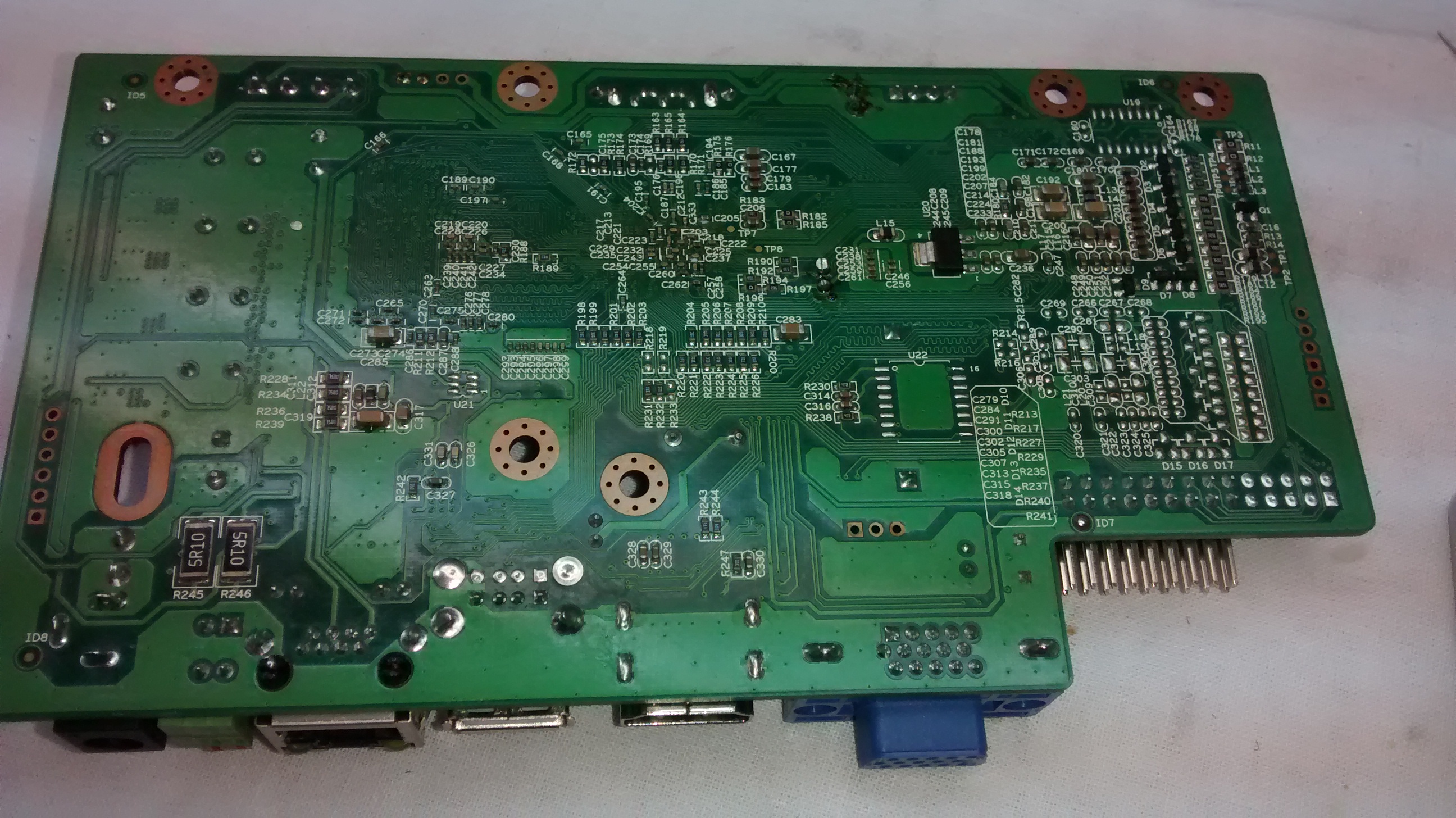

Отдали мне на ремонт данный видеорегистратор (далее DVR) с техническим заключением не включается. Подключив к нему заведомо исправный блок питания (12 В/2 А) я убедился, что DVR действительно не запускается, при этом слышно, что жесткий диск раскручивается. Сняв крышку увидел только...
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_20170202_114631404_HDR.jpg
Просмотров: 68462
Размер:	1.36 Мб
ID:	293   Нажмите на изображение для увеличения
Название: IMG_20170202_114709924.jpg
Просмотров: 67426
Размер:	1.04 Мб
ID:	295   Нажмите на изображение для увеличения
Название: IMG_20170202_114806585.jpg
Просмотров: 65920
Размер:	1.36 Мб
ID:	297
Вложения
Аватар для Vadzz
Гуру
Просмотров 276789 Комментарии 0 Vadzz вне форума Редактировать метки
