Компания Microchip Technology в сотрудничестве с Stratford Digital разработала полнофункциональную, выполненную под ключ, 16-битную отладочную платформу для образовательных целей и преподавателей учебных заведений, которая позволит быстро и просто интегрировать изучение микроконтроллеров Microchip в учебный план.
Платформа на базе PIC24 включает в себя две платы: MX PIC24 Module (TSTR001) и MX Educational Target Board (TSTR002) и бесплатное программное обеспечение, в состав которого входит 10 уникальных лабораторных работ по темам.

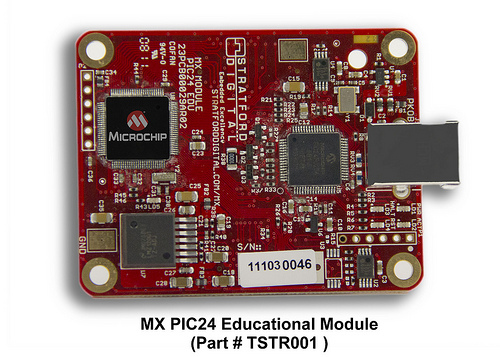

MX PIC24 Module – это компактный модуль на базе 16-битного микроконтроллера PIC24FJ256GB110 с интегрированной Flash-памятью программ объемом 256 КБайт и 16 КБайт SRAM. Кроме того, модуль содержит 32 КБайт EEPROM и отладчик/программатор. Модуль рассчитан на подключение к целевой плате MX Educational Target Board, которая содержит область для макетировании и порты коммуникационных интерфейсов (SPI, I2C, RS-232, CAN), а также коннектор интерфейса JTAG и средства пользовательского интерфейса. Установленный микроконтроллер идеален для приложений и устройств с низким потреблением и коммуникационных приложений, а также имеет аппаратные средства для организации сенсорного интерфейса.
Отличительные особенности модуля MX PIC24 Module:
- компактный процессорный модуль с богатой коммуникационной периферией:
- установлен микроконтроллер PIC24FJ256GB110:
- ядро PIC24, рабочая частота до 32 МГц;
- 256 КБайт Flash, 16 КБайт SRAM;
- пять 16-битных таймеров, 9 каналов ШИМ;
- 16-канальный 10-битный АЦП;
- коммуникационные интерфейсы: USB, 4×UART, 3×SPI, 3×I2C;
- до 83 линий ввода/вывода общего назначения;
- встроенный программатор/отладчик;
- установлена дополнительная память EEPROM 256 КБайт с интерфейсом SPI;
- возможность установки внешней SRAM 256 КБайт;
- интерфейс и порт USB 2.0 Device, поддержка Host и OTG;
- подключение к целевой плате посредством специальных коннекторов, установленных на плате;
- поддержка сенсорного интерфейса;
- установлен микроконтроллер PIC24FJ256GB110:
- полная программная поддержка, включая уникальные лабораторные работы по темам.
Лабораторные работы, предлагаемые совместно с отладочной платформой, включают в себя работы по темам, начиная от «Введения в микроконтроллеры» до тем посвященных работе с таймерами, ШИМ, АЦП, а также управления питанием.

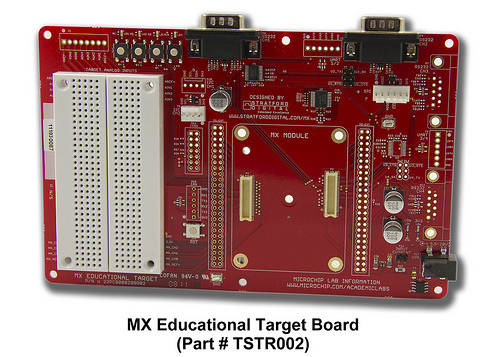

Целевая плата MX Educational Target Board разработана с расчетом подключения модуля MX PIC24 Module, а также других модулей серии MX. Плата и модули спроектированы для надежного функционирования систем и имеют ESD защиту, интегрированные схемы питания и минимальное энергопотребление.
Отличительные особенности:
- целевая плата для подключения модулей серии MX;
- большое поле для макетирования;
- средства для организации пользовательского интерфейса:
- четыре светодиода;
- четыре кнопки;
- порты коммуникационных интерфейсов:
- два порта RS232;
- SPI порт;
- I2C порт;
- опционально: возможность добавления коммуникационных портов CAN и дополнительных RS232, SPI, I2C;
- поддержка интерфейса JTAG;
- система защиты по питанию: защита от переполюсовки, восстанавливаемый предохранитель;
- возможность измерения потребляемого тока.
Обе платы доступны для заказа на официальномсайте компаний Microchip и Stratford Digital.
