В высокоинтегрированном драйвере используется уникальный метод выравнивая токов между несколькими цепочками светодиодов
National Semiconductor представила микросхему высокой степени интеграции – линейный драйвер светодиодов LM3466, позволяющий значительно упростить конструкцию осветительных приборов высокой мощности, в частности, уличных фонарей. Всего несколько пассивных компонентов необходимы для того, чтобы с помощью LM3466 и любого AC/DC преобразователя со стабилизацией выходного тока создать законченную систему управления каждой цепочкой светодиодов.

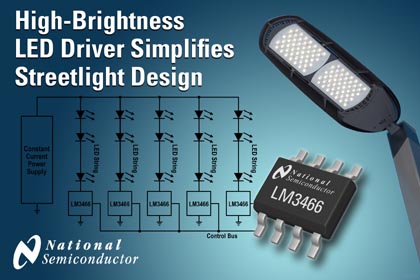

Современные драйверы светодиодов нуждаются в большом количестве внешних компонентов, без которых точное управление цепочкой светодиодов невозможно. Кроме того, необходимость обеспечения равенства токов в цепочках еще больше усложняет конструкцию. Микросхема LM3466 дает возможность решить эту проблему за счет интеграции MOSFET транзистора и уникальной схемы управления. В базовой схеме включения для управления цепочкой светодиодов достаточно одного драйвера LM3466, одного резистора и одного конденсатора. Для создания законченного светильника несколько цепочек можно соединить в параллель.
Уникальная схема динамического выравнивания тока поддерживает связь между всеми драйверами LM3466, обеспечивая равное или пропорциональное деление тока среди активных цепочек светодиодов. При этом не требуется сортировка светодиодов по параметрам. При обрыве одной из цепочек ток через остальные выравнивается автоматически, и выходная мощность поддерживается на относительно постоянном уровне.
В микросхему LM3466 интегрирован 70-вольтовый N-канальный MOSFET транзистор с допустимым током 1.5 А, позволяющий работать при входных напряжениях от 6 до 70 В. Для управления цепочкой светодиодов с суммарным прямым напряжением превышающем 70 В требуется замена всего несколько внешних компонентов. LM3466 имеет вывод индикации неисправности, защиту от перенапряжения по входу, ограничитель выходного тока и схему отключения при перегреве кристалла. Полностью линейная структура микросхемы гарантирует отсутствие электромагнитных излучений и соответствие стандарту EN 55015 или другим региональным нормативным требованиям в части электромагнитной совместимости. Каждая микросхема может пропускать ток до 1.5 А. Не требуется специального отбора светодиодов и не требуется никакой связи между LM3466 и силовым источником постоянного тока. Микросхема работает при напряжении, лишь немного превышающем напряжение на цепочке светодиодов, чем обеспечивается повышение электрической эффективности. Способность группы микросхем поддерживать заданные режимы работы светодиодов не нарушается даже при обрыве нескольких цепочек.
Доступность и цена
В настоящее время доступны как единичные образцы, так и промышленные партии LM3466. Микросхема выпускается в 8-выводном корпусе ePSOP и в партиях 1000 шт. продается за $1.30.
