Новый мощный прибор HITFET™ фирмы Infineon представляет собой нижний ключ с самыми современными функциями защиты. Высокая конструктивная надежность BTS3256 обеспечивается, в частности, за счет ограничения тока, контролируемого по мощности и по таймеру, и управления пусковыми нагрузками.
Кроме того, BTS3256 отличается простотой регулировки скорости нарастания выходного напряжения, что позволяет добиться оптимального баланса между коммутационными потерями и требованиями электромагнитной совместимости. В этом компоненте использован мощный 10-мОм MOSFET с логическим управляющим устройством (конструкция «кристалл на кристалле»). Он имеет такую же цоколевку и посадочное место, что и BTS3160D, и может рассматриваться как эквивалентная замена ему или как более высокоскоростное коммутационное решение для соленоидных приводов.

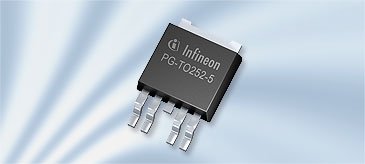

Как и BTS3160D, новый компонент поставляется в корпусе DPAK с 5 выводами, обеспечивающем отличное соотношение между RDS(on) и площадью основания.
Силовой ключ BTS3256 имеет полный набор типичных для HITFET™ характеристик. Наиболее важные из них – цифровой сигнал диагностической обратной связи на входном контакте и лучшее значение RDS(on) благодаря наличию вывода батарейного питания.

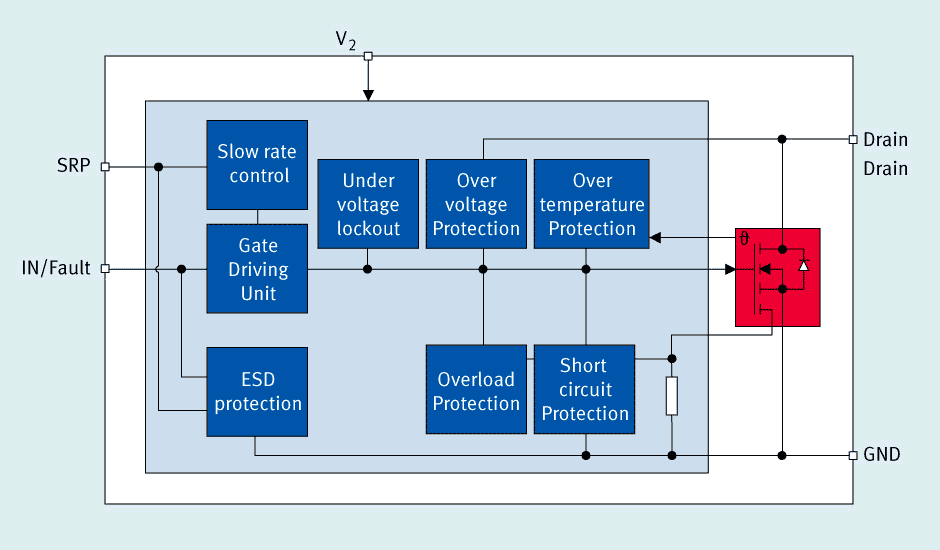

Блок-схема
Особенности
- Управляемая микроконтроллером защита нижнего ключа с цифровой обратной связью
- Управляемая микроконтроллером защита нижнего ключа с цифровой обратной связью
- Вывод для управления скоростью нарастания выходного напряжения позволяет добиться оптимального баланса между требованиями к электромагнитной совместимости и к скорости переключения
- Наилучшее значение RDS(on) благодаря наличию вывода батарейного питания
- Активное ограничение тока, контролируемое по таймеру и по мощности
- Защита от перегрева и от перегрузки с помощью управляемой по таймеру функции автоматического перезапуска
- Четкая обратная связь при использовании ШИМ благодаря перезапуску с задержкой по таймеру
- Соответствуют требованиям директивы RoHS
- Сертифицированы на соответствие стандарту AEC
- Очень низкий ток утечки
Применение
- Замена реле блокировки, например в системах активной подвески
- Управление пусковыми нагрузками с ШИМ и без нее, например в двигателях или лампах
- Решение для перезапуска регулятора интенсивности внутреннего освещения
- Соленоидные приводы
