Компанией GW Instek анонсирована новая серия генераторов специальной и произвольной формы AFG-72000, использующая при формировании выходного сигнала технологию DDS (прямой цифровой синтез частоты). Новая серия разработана с учетом запросов и специфических требований потенциальных пользователей в сфере образования и обучения, инженерно-технического дизайна, а также для применения на производстве.
Серия AFG-72000 включает шесть одноканальных моделей с максимальной выходной частотой 25 МГц, 12 МГц и 5 МГц и различной функциональностью. Каждый генератор представляет собой источник колебаний с минимальными искажениями. Формы выходного сигнала: синус, прямоугольник (импульс), треугольник (пила), шум и разнообразные сигналы произвольной формы (СПФ). ЦАП имеет 10-битное вертикальное разрешение, длина памяти 4 Кб, что обеспечивает создание требуемого сигнала, в том числе произвольной формы (Arbitrary). Разрешение 0.1 Гц, регулировка скважности обеспечивается в пределах 1%...99% для сигнала прямоугольной формы в диапазоне частот до 100 кГц.
Модель
|
AFG-72005
|
AFG-72105
|
AFG-72012
|
AFG-72112
|
AFG-72025
|
AFG-72125
|
Макс. частота (синус., прямоуг.)
|
5 МГц
|
12 МГц
|
25 МГц
|
|||
Произвольная форма (Arb/ СПФ)
|
+
|
+
|
+
|
+
|
+
|
+
|
Регулируемая скважность
|
+
|
+
|
+
|
+
|
+
|
+
|
Выход ТТЛ
|
+
|
+
|
+
|
+
|
+
|
+
|
Постоянное смещение
|
+
|
+
|
+
|
+
|
+
|
+
|
Интерфейс USB (device)
|
+
|
+
|
+
|
+
|
+
|
+
|
Свипирование (ГКЧ – лин./лог.)
|
|
+
|
|
+
|
|
+
|
Модуляция (АМ, ЧМ, ЧМн)
|
|
+
|
|
+
|
|
+
|
Внешний частотомер
|
|
+
|
|
+
|
|
+
|

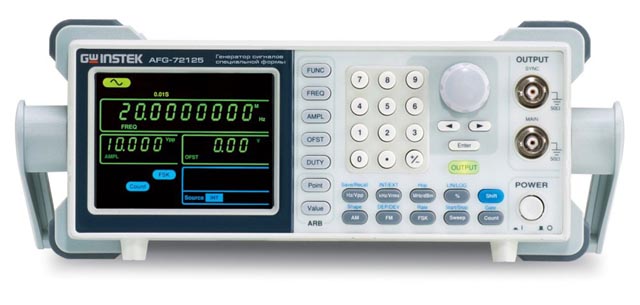

Помимо всех основных технических характеристик и ресурсов генерации, присущих всем моделям серии в каждой полосе частот есть «старшая модель» (AFG-721хх). Эти модели имеют расширенную функциональность: несколько видов модуляции (AM / ЧМ / ЧМн), режим свипирования (ГКЧ), встроенный частотомер 5 Гц … 150 МГц (AFG-72105, AFG-72112, AFG-72125). При измерении частоты 1 Гц, с учетом разрядности основной цифровой шкалы (9 разрядов), обеспечивает разрешение 100 нГц (!).
Для дистанционного управления и редактирования сигналов специальной и произвольной формы при помощи программы FreeWave новинки оснащены интерфейсом USB. Программное обеспечение содержит готовые рисованные формы (графический набор), а также различные функции и операторы задания выходного колебания. В библиотеке готовых эпюр доступны для выбора такие формы, как распределение Рэлея (Rayleigh), Гаусса (Gaussian), шум, сигналы псевдо троичный, биполярный AMI, Манчестер, дифференциальный Манчестер, RS-232, NRZ и др. Возможности управляющей программы позволяют импортировать данные отсчетов об осциллограммах (в формате CVI-файлов), которые были созданы в других внешних устройствах.
Функциональность и высокие технические характеристики генераторов обеспечивают широкий диапазон их применения в различных областях науки, промышленности, образования, а также в инженерных приложениях с частотами до 25 МГц.
Новая серия AFG-72100/-72000 предназначена для обеспечения возможных вариантов замен моделей ранее выпущенной серии генераторов SFG-72000 при подборе оборудования:
Серия SFG
720хх / 721хх |
Диапазон частот
(синус, прямоуг.) |
Серия AFG
720хх / 721хх |
|
SFG-2004
|
4 МГц
|
5 МГц
|
AFG-72005
|
SFG-2104
|
AFG-72105
|
||
SFG-2007
|
7 МГц
|
12 МГц
|
AFG-72012 /
AFG-72112 |
SFG-2107
|
|||
SFG-2010
|
10 МГц
|
||
SFG-2110
|
|||
SFG-2020
|
20 МГц
|
25 МГц
|
AFG-72025
|
SFG-2120
|
AFG-72125
|
