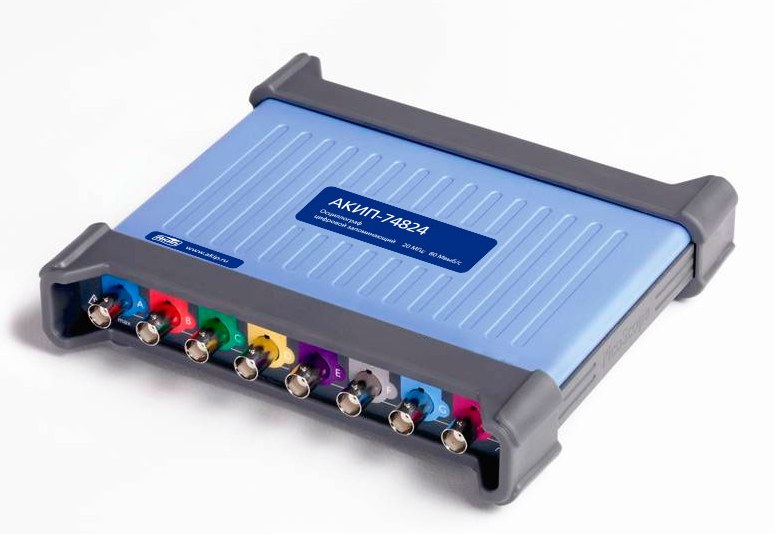

АКИП пополнила линейку компактных USB-осциллографов для портативного применения новой моделью АКИП-74824, отличительной особенностью которой является наличие 8 аналоговых каналов и 12 битного АЦП.
USB-осциллограф АКИП-72824 построен на базе 12 битного АЦП, имеет полосу пропускания 20 МГц, частоту дискретизации до 80 МГц и общую длину памяти 256 МБ, которая делится между активными каналами. Кроме этого на задней панели осциллографа расположен выход функционального и СПФ генераторов. Встроенный генератор может работать одновременно с осциллографом, полоса частот генератора составляет 1 МГц, частота дискретизации до 80 МГц, ЦАП 14 бит, максимальная длинна памяти генератора 16 кБ.
Новая модель осциллографов имеет широкий спектр сфер применения, среди которых: тестирование многоканальных источников питания, 7-и канальных аудио систем, мульти-сенсорных систем, много фазных приводов и систем управления, а так же создание и разработка сложных многоуровневых встроенных систем и проведение тестов общего назначения с высокой точностью. Осциллографы АКИП-74824 поддерживают следующие протоколы для декодирования: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI.
Осциллографы имеют сегментированную память (запись до 10.000 сегментов), а также поддерживают функцию «USB streaming». Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 10 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ. Минимальная развертка, при которой осциллограф переходит в режим сбора данных на компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±50 В (DC+AC пик), входной импеданс 1 МОм/ 13 пФ. Краткие технические характеристики модели отображены в таблице ниже:
АКИП-74824
|
|
Число вх. каналов
|
8
|
Полоса пропускания
|
0…20 МГц (диапазоны от 50 мВ до 50 В)
0…10 МГц (диапазоны от 10 мВ до 20 мВ) |
Частота дискретизации
|
80 МГц (при использовании от 1 до 4 каналов)
40 МГц (при использовании от 5 до 8 каналов) |
Максимальная память
|
256 МБ (делится между активными каналами)
|
Анализатор спектра
|
20 МГц, число точек БПФ от 128 до 1М
|
Генератор СПФ
|
Выходная частота до 1 МГц, дискретизация 80 МГц,
ЦАП 14 бит память 16 кБ |
Декодирование
|
CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
|
Измерения
|
Автоматические (15 параметров) и курсорные (ΔU; ΔT; 1/ΔT)
|
Математика
|
30 функций (4 оператора – любой канал/ опорная
осциллограмма/ время/ число π) |
Дополнительные
возможности |
Допусковый контроль (тест по маске), цифровая растяжка
(до x6500), поддержка создания пользовательских пробников, цифровые фильтры |
