Vishay представляет сдвоенные 20-вольтовые миниатюрные MOSFET с наименьшим в отрасли сопротивлением канала

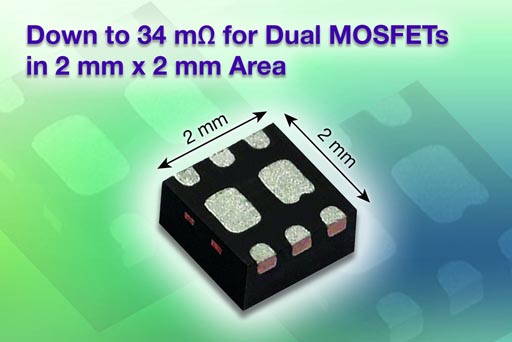

Vishay Intertechnology представляет новый сдвоенный мощный n-канальный MOSFET семейства TrenchFET в миниатюрном корпусе PowerPAK SC-70 с уменьшенным тепловым сопротивлением. Созданный, чтобы уменьшить занимаемое пространство и увеличить эффективность преобразования энергии в портативных устройствах, SiA936EDJ обладает минимальным в отрасли сопротивлением открытого канала среди 20-вольтовых приборов с напряжениями затвора 4.5 и 2.5 В и размерами корпуса 2 × 2 мм.

Особенности

• Низкое сопротивление канала при логических уровнях управления
• Способствует более эффективному использованию мощности и увеличению времени работы от батареи
• Встроенная защита от электростатического разряда до 2000 В
• Два MOSFET, интегрированных в компактном корпусе PowerPAK SC-70
• Миниатюрный корпус размером 2.05 × 2.05 мм с уменьшенным тепловым сопротивлением
• 100% контроль сопротивления затвора
• Не содержит галогенов в соответствии с JEDEC JS709A
• Соответствует требованиям директивы RoHS2 (2011/65/EU)

Основные параметры

• Напряжение сток-исток: 20 В
• Напряжение затвор-исток: ±12 В
• Сопротивление открытого канала:
  • максимум 34 мОм при 4.5 В
  • максимум 37 мОм при 3.7 В
  • максимум 45 мОм при 2.5 В

Приложения

• Переключатели заряда и нагрузки
• DC/DC преобразователи
• H-мосты
• Защита батарей

Схемы популярных приложений для SiA936EDJ:

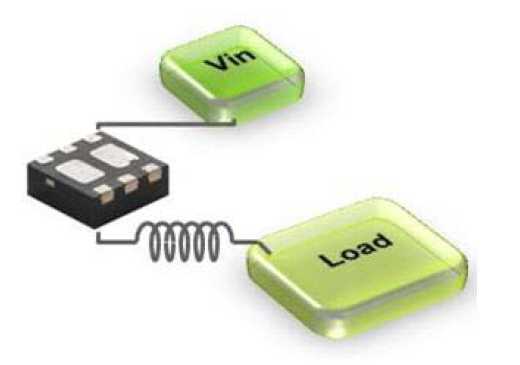

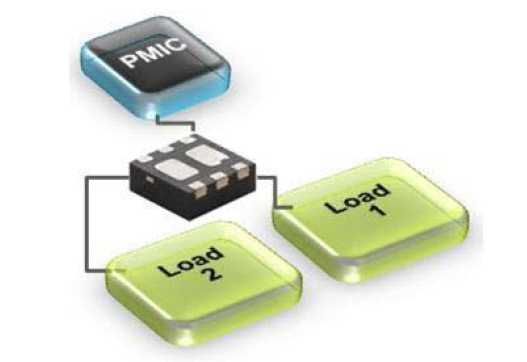

Переключатель нагрузки	Ключи DC-DC преобразователя
Маленький размер Малое падение напряжения при постоянной и переменной нагрузке	Компактный корпус для ограниченного размера платы Интегрированное решение снижает количество компонентов

Перспектива

В миниатюрном корпусе SiA936EDJ сочетаются очень низкое сопротивление канала с встроенной защитой от статического электричества до 2000 В. Сопротивление открытого канала при 2.5 В на 11.7% меньше, чем у ближайшего аналога с максимальным напряжение затвор-исток (U_GS) 8 В, и на 15.1% меньше чем у ближайшего аналога с U_GS = 12 В. Такие низкие значения сопротивления канала позволяют разработчикам получать более низкие значения падения напряжения в схемах, что способствует снижению потерь энергии и увеличению времени автономной работы. Дополнительно, интеграция двух транзисторов в одном миниатюрном корпусе упрощает конструкцию, снижает общее количество компонентов и уменьшает занимаемое на плате пространство.

Доступность

В настоящее время доступны как единичные образцы SiA936EDJ, так и промышленные партии. При больших объемах заказа производственный цикл занимает от 12 до 14 недель.
