Intersil анонсировала самый миниатюрный в отрасли изолированный приемопередатчик RS-485

Надежная микросхема ISL32704E для сетей промышленного Интернета вещей с рекордными характеристиками, лучшей в отрасли помехоустойчивостью и самым высоким рабочим напряжением

Intersil анонсировала самую миниатюрную в отрасли микросхему изолированного приемопередатчика дифференциальной шины интерфейса RS-485, разработанную для двустороннего обмена данными со скоростью 4 Мбит/с в сетях промышленного Интернета вещей. Выпускаемая в корпусе QSOP размером 4 мм × 5 мм высокоскоростная микросхема ISL32704E на 70% меньше конкурирующих устройств и отличается лучшей в отрасли защищенностью от электромагнитных изучений и устойчивостью к синфазным помехам. Приемопередатчик рассчитан на рабочее напряжение 600 В с.к.з., что примерно на 50% выше, чем у ближайших аналогов.

Гальваническая изоляция приемопередатчика ISL32704E, основанная на эффекте гигантского магнитосопротивления (giant magnetoresistance – GMR), защищает каналы связи от синфазных помех, генерируемых оборудованием промышленной и строительной автоматизации. ISL32704E идеально подходит для подключения оборудования к сетям промышленного Интернета вещей, соединяющего программируемые логические контроллеры с измерительными приборами, роботами, драйверами двигателей, регистраторами данных и модулями ввода/вывода. Преимущество изоляции GMR над другими технологиями изоляции заключается в низком уровне излучений и низкой чувствительности к электромагнитным помехам. Кроме того, изоляция GMR не требует сложных схем кодирования, чем в корне отличается от устройств с емкостной или трансформаторной развязкой, в которых для передачи постоянных напряжений и низкочастотных сигналов через изолирующий барьер используются несущие радиочастоты или широтно-импульсная модуляция.

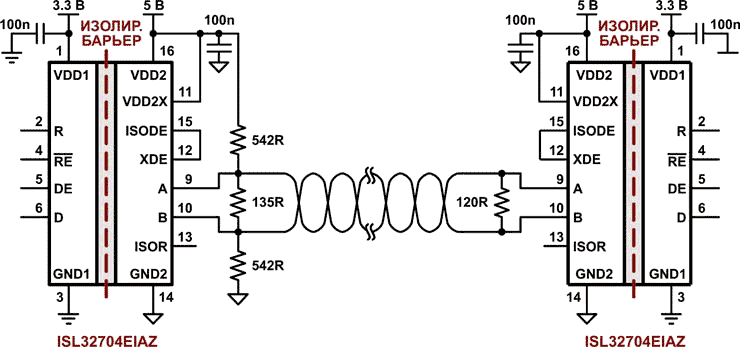

Типовая схема изоляции высокоскоростного интерфейса RS-485.

В ISL32704E не используются потребляющие существенный ток силовые катушки и трансформаторы связи, благодаря чему мощность, потребляемая микросхемой, по сравнению с приборами конкурентов снижена на 80%. Ток потребления 20 мА позволяет микросхеме в крошечном корпусе QSOP даже на максимальной скорости работать без перегрева. Со стороны неизолированных линий управления ISL32704E поддерживает прямое подключение к микроконтроллерам с напряжением питания 3 В, в то время как изолированная шина подключается к более высокому напряжению 5 В, чтобы обеспечить передачу мощных сигналов на расстояние 100 м и более. ISL32704E полностью соответствует стандартам электромагнитной совместимости EN 50081 и EN 50082-2, а также стандарту EN 61000, регламентирующему уровни защиты от сетевого напряжения для оборудования информационных технологий.

Ключевые особенности и технические характеристики ISL32704E

• Высокая скорость обмена до 4 Мбит/с;
• Напряжение изоляции 2.5 кВ с.к.з, соответствующее стандарту UL 1577, и рабочее напряжение 600 В с.к.з., отвечающее требованиям стандарта безопасности VDE 0884;
• Поддержка систем с напряжениями питания от 3 В до 5 В;
• Нагрузочная способность микросхемы позволяет подключать к шине до 32 устройств;
• Устойчивость к синфазным помехам со скоростью нарастания 50 кВ/мкс (тип.), 30 кВ/мкс (мин.) обеспечивает высокую надежность передачи данных в зашумленной среде;
• Срок службы изолирующего барьера 44,000 лет;
• Защита выводов шины от электростатических разрядов до 15 кВ;
• Минимальный уровень излучаемых помех;
• Защитное отключение при перегреве предохраняет схему от повреждений во время возникновения конфликтов на шине или коротких замыканий на линиях интерфейса;
• Диапазон рабочих температур от –40 °C до +85 °C;
• Соответствует требованиям стандарта ANSI RS-485 или превышает их;
• Ожидается получение сертификата соответствия требованиям стандарта VDE V0884-11 («Простая и усиленная изоляция на основе магнитной и емкостной связи»).

Цены и доступность

Изолированные приемопередатчики ISL32704E доступны в 16-выводных корпусах QSOP размером 4 мм × 5 мм, и при заказе 1000 приборов продаются по цене $3.79 за штуку. Кроме того, за $99 можно приобрести оценочную плату ISL32704EVAL1Z.

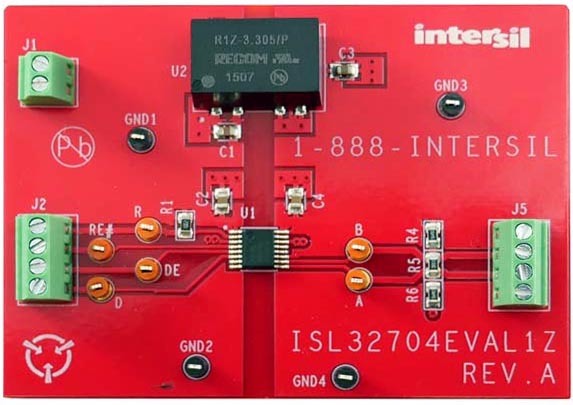

Оценочная плата ISL32704EVAL1Z.
