Ультракомпактный TVS диод фирмы Diodes обеспечит защиту интерфейсов USB 3.1/3.2 и Thunderbolt 3

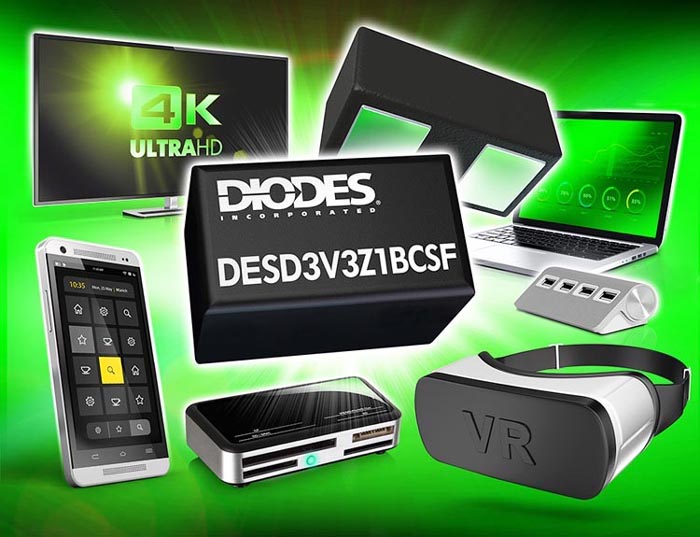

Компания Diodes объявила о выпуске самого совершенного в своей линейке продуктов ограничителя напряжения (TVS диода) DESD3V3Z1BCSF-7. Новый прибор предназначен для защиты от электростатических разрядов и бросков напряжения высокоскоростных входных и выходных портов современных систем на кристалле (СнК) с дифференциальными сигнальными линиями, работающими на частотах 5 ГГц и выше. DESD3V3Z1BCSF-7 незаменим в таких высокоскоростных интерфейсах, как USB 3.1/3.2, Thunderbolt 3, PCI Express 3.0/4.0, HDMI 2.0a и DisplayPort 1.4.

Современные СнК обычно производятся на основе современных КМОП технологий, делающих их более чувствительными к броскам напряжения и электростатическим разрядам, возникающим на входных и выходных портах. Обычные устройства TVS, емкость которых выше заданной входной емкости канала, могут искажать форму высокоскоростных сигналов по мере их распространения между границей системы и портами СнК. TVS диод DESD3V3Z1BCSF-7 изготавливается с использованием собственных передовых технологических процессов Diodes, обеспечивающих сверхнизкую входную емкость (типовое значение 0.175 пФ), низкое динамическое сопротивление и низкие напряжения ограничения и пробоя. Прибор собирается в современном корпусе с ультранизкой емкостью. Тщательно продуманная конструкция обеспечивает исключительно низкие вносимые потери, отвечающие требованиям целостности сигналов, предъявляемым стандартами высокоскоростных интерфейсов USB 3.1/3.2 и Thunderbolt 3.

DESD3V3Z1BCSF-7 также отвечает требованиям стандарта IEC61000-4-2, выдерживая до ±8 кВ при контактном разряде и разряде через воздушный промежуток. Новый TVS диод превосходит все приборы отрасли по сочетанию напряжения ограничения (типовое значение 4.5 В при токе 10 А), напряжения пробоя (максимум 9 В) и постоянного обратного напряжения (максимум 3.3 В). При воздействии импульса 8/20 мкс прибор способен рассеивать пиковую мощность до 25 В.

DESD3V3Z1BCSF-7 выпускаются в сверхкомпактном корпусе с размерами кристалла X2-DSN0603-2, имеющем размеры 0.6 мм × 0.3 мм при высоте всего 0.3 мм, и в бобинах, содержащих 10 тыс. приборов, продаются по цене $0.056 за штуку.
