Измеритель коэффициента трансформации цифровой DTR8500 от Chauvin Arnoux предназначен для контроля коэффициента трансформации трансформаторов мощности, напряжения, тока в условиях производства и эксплуатации энергетического оборудования и сетей. Прибор DTR 8500 спроектирован с учетом безопасности пользователя. Измерения производятся при низком напряжении и токе, что совместно со встроенной схемой защиты от ошибочного подключения кабелей Х и Н, предохраняет от генерации опасных тестовых напряжений, которые могут возникать при измерениях коэффициента трансформации. Изготовленный с использованием высококачественных электронных и механических компонентов, прибор является образцом высокой технологии и обеспечит пользователю годы безупречной работы.

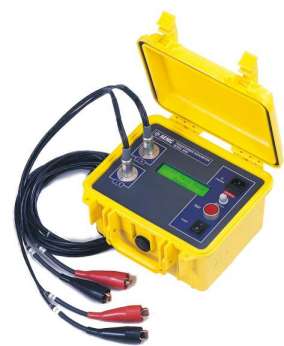

DTR Model 8500 является переносным цифровым измерителем коэффициента трансформации, предназначенным для тестирования на месте силовых трансформаторов, трансформаторов тока и напряжения. Будучи подсоединенным к предварительно отключенному трансформатору, прибор с высокой точностью измерит отношение числа витков в первичной обмотке ко вторичной и одновременно отобразит полярность и величину тока возбуждения.
DTR Model 8500 является полностью автоматическим прибором, использующим метод измерения, совместимый со стандартами ANSI/IEEE . Нет необходимости в калибровке, а также не требуется переключения диапазонов, манипуляции с органами управления и исключена процедура балансировки. В процессе каждого измерения прибор самокалибруется, производит проверку целости измерительных цепей, выявляет наличие короткого замыкания (значительное увеличение тока возбуждения), а также неверное подключение измерительных проводов и обратную полярность включения. При отсутствии каких-либо неполадок, на экране будет отображен измеренный коэффициент трансформации.
Основные назначения прибора:
- Проверка силовых трансформаторов (ТС), трансформаторов тока (ТТ) и напряжения (ТН).
- Непосредственное считывание показаний в диапазоне от 0,8000:1 до 1500:1.
- Одновременное отображение на экране коэффициента трансформации, полярности и величины тока возбуждения с высоким разрешением.
- Питание: NiCd батарея / встроенное сетевое зарядно-питающее устройство.
- Метод измерения совместимый с ANSI/IEEE.
- Микропроцессорное управление.
- Простота подключения и подготовки к работе: не требуется калибровка и балансировка.
- Экранные сообщения о некорректном подключении проводов, обратной полярности, обрыве цепи и коротком замыкании.
- Большой двухстрочный экран дисплея с регулируемой контрастностью и подсветкой гарантирует хорошую видимость при любом освещении.
- Отсутствие высокого напряжения - используется низковольтная технология проверки и встроенная схема защиты.
- Индикация разряженности батареи.
- Ударопрочный, герметичный корпус из полипропилена.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения коэффициента трансформации (КТ):
Автопредел: 0,8000:1…1500:1.
Погрешность:
КТ < 1000:1: +/- 0,1% от изм. значения.
КТ > 1000:1: +/- 0,2% от изм. значения.
Напряжение возбуждения:
Режим проверки ТС / ТН: 44 В (действующее значение).
Режим проверки ТТ: 0,1…7 В (действующее значение.), Автоуровень, 1А.
Частота возбуждения:
Устанавливается на фирме-изготовителе (50/60 Гц).
Метод измерения:
В соответствии с ANSI / IEEE C57.12.90.
Источник питания:
Перезаряжаемая NiCd батарея / сеть 110 / 220 В, 50 / 60 Гц.
Время автономной работы:
Приблизительно 10 часов непрерывно (Прибором можно пользоваться во время зарядки).
Время зарядки - 12 ч.
Отображаемые показания:
- Коэффициент трансформации.
- Среднеквадратичное значение тока возбуждения.
- Полярность.
Отображаемые сообщения:
- Неправильное подключение измерительных проводов.
- Неправильное подключение обмоток высшего и низшего напряжения.
- Короткое замыкание (завышен ток возбуждения).
- Измерительная цепь разомкнута.
- Батарея разряжена.
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подключения:
Разъемы типа Cannon ® XLR и специальные зажимы с цветной маркировкой.
Соединительные провода:
длина 4,5 м с цветной маркировкой (поставляются с сумкой для транспортировки).
Условия эксплуатации (Рабочая температура /относительная влажность):
-10…+55 °С / 0…95 %.
Дисплей:
Двухстрочный, алфавитно-цифровой, с подсветкой и регулируемой контрастностью.
Габариты/Масса:
330 х 305 х 152 мм / 6,8 кг.
