Nexperia выпускает семейство делителей частоты в миниатюрных корпусах с одним выходом

Новое семейство делителей, устойчивых к перегрузкам по входам, повысит надежность и гибкость создаваемых устройств

Nexperia, бывшее подразделение стандартных продуктов компании NXP, сообщает о выпуске новой линейки микросхем делителей частоты с генераторами, расширившей семейство стандартных приборов AHC. В новых делителях 74AHC1G42xx впервые реализована защита входов, которая, обеспечивая их устойчивость к перегрузкам по напряжению в системах с несколькими шинами питания, увеличивает надежность и гибкость создаваемых конструкций.

Стандартные логические микросхемы счетчиков-делителей, такие как 74HC4020, 74HC4040 и 74HC4060, имеют большое количество выходов, которые во многих приложениях остаются неиспользованными, занимая лишнее место на печатной плате. Специализированные микросхемы 74AHC1G42xx с одним выходом, предназначенные для деления частоты в 2^XX раз (XX = 01 … 16), выпускаются в корпусах TSSOP5 площадью всего 4.4 мм², что намного меньше устройств в корпусах SO16.

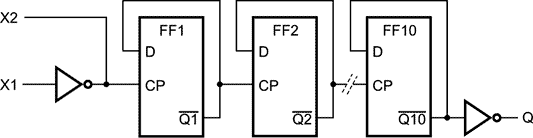

Блок схема микросхемы 74AHC1G4210.

Старший менеджер Nexperia по логическим продуктам Майкл Лайонс (Michael Lyons) комментирует: «По сравнению с решениями на микросхемах 74HC40xx, разработчики, воспользовавшиеся новыми приборами, имеют возможность сэкономить до 93% площади печатной платы, которую можно использовать для реализации дополнительных функций. Например, в таком промышленном приложении, как модуль измерения уровня воды, наши микросхемы с одним выходом позволят сократить объем устройства с 10 см³ до 4 см³. Nexperia также определила множество других приложений, включая автомобильные, в которых требуется только один выход делителя. Если же потребуется большее количество выходов, можно использовать некоторые из наших новых делителей AHC, также занимающих минимальную площадь на плате».

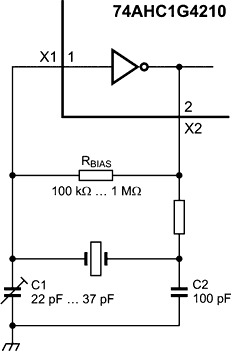

Подключение внешних компонентов генератора на микросхеме 74AHC1G4210.

Что касается характеристик целостности сигналов, то делители с одним выходом серии 74AHC1G42xx, выпускаемые в корпусах Mini Logic, полностью эквивалентны другим решениям компании. Устройства, рассчитанные на работу в температурном диапазоне от –40 °C до +125 °C, в настоящее время проходят процедуру сертификации на соответствие требованиям стандарта автоэлектроники AEC-Q100. Потребителям уже доступны три делителя новой серии: 74AHC1G4210, 74AHC1G4212 и 74AHC1G4214 с числом каскадов 10, 12 и 14, соответственно.
