Analog Devices анонсировала выпуск широкополосного высоколинейного квадратурного демодулятора LTC5594 с нулевой промежуточной частотой и мгновенной полосой пропускания каналов I и Q, равной 1 ГГц по уровню 1 дБ. Типовой уровень подавления зеркального канала составляет 37 дБ. Используя интегрированный последовательный порт, можно корректировать разбаланс фаз и амплитуд синфазной и квадратурной составляющих, что позволяет достичь ослабления по зеркальному каналу лучше 60 дБ. Этот порт намного упрощает калибровку, значительно расширяя возможности приемника и снижая требования к ресурсам ПЛИС, необходимым для исключения остаточного сигнала зеркального канала. Кроме того, в устройство встроены усилители с регулируемыми коэффициентами усиления, обеспечивающие максимальный коэффициент передачи преобразователя 9.2 дБ на частоте 5.8 ГГц при положении точки пересечения интермодуляции третьего порядка (IP3) на уровне 37 дБм. Встроенный широкополосный симметрирующий трансформатор дает возможность подключать несимметричные входные сигналы с 50-омным согласованием в полосе от 500 МГц до 9 ГГц. На более низких частотах от 300 МГц до 500 МГц этот же вход может быть согласован путем изменения номинала единственного внешнего компонента. Благодаря высокому уровню интеграции микросхемы, законченное решение требует минимального количества внешних компонентов и занимает мало места на печатной плате.
Используя встроенный последовательный порт, можно легко выполнять калибровку устройства. Помимо подавления зеркального канала, через последовательный порт можно оптимизировать характеристики линейности, включая IP2 (точку пересечения интермодуляции второго порядка), HD2 (нелинейные искажения второго порядка), HD3 (нелинейные искажения третьего порядка) и IP3. Кроме того, последовательный порт позволяет полностью исключить постоянное напряжение смещения выхода, чтобы, подключив АЦП по постоянному току, обеспечить поддержку работы с истинно нулевой промежуточной частотой. После калибровки при комнатной температуре эти параметры сохраняют исключительную стабильность как при низких, так и при высоких температурах, вплоть до предельных значений –40 °C и 105 °C.
 |

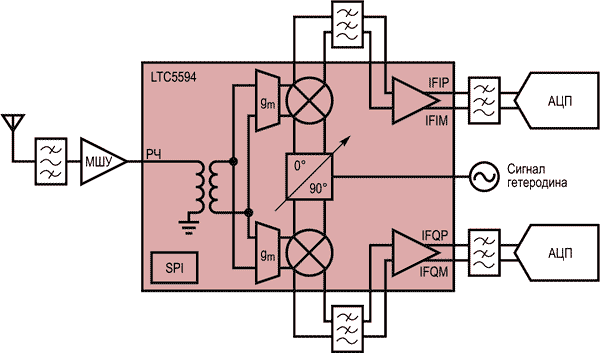

| Типовая схема включения LTC5594. |
LTC5594 идеально подходит для платформ беспроводной СВЧ инфраструктуры 5G, требующей полосы пропускания от 1 ГГц или шире и большого динамического диапазона для поддержки высокого порядка модуляции и гигабитных скоростей обмена данными. Кроме того, устройство принесет пользу многим другим приложениям, таким как СВЧ оборудование широкополосной передачи данных точка-точка, средства спутниковых коммуникаций, авионика, радиочастотное контрольно-измерительное оборудование и радиолокационные системы. Его превосходная линейность и высокая избирательность по зеркальному каналу особенно важны для приемников с цепями внесения цифровых предыскажений.
 |

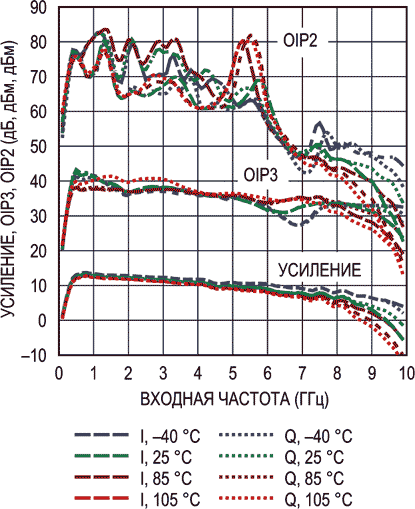

| Зависимость коэффициента усиления, OIP3 и OIP2 от частоты (без оптимизации). |
LTC5594 выпускается в 32-выводном пластмассовом корпусе QFN с размерами 5 мм × 5 мм. Демодулятор питается от единственного источника 5 В, потребляя номинальный ток 470 мА. Предусмотрена возможность выборочного отключения выходных усилителей для снижения потребляемого демодулятором тока до 250 мА. Вывод разрешения позволяет выключать устройство сигналом внешнего контроллера. В выключенном состоянии типовой ток потребления составляет 20 мкА.
 |
| Демонстрационная плата 2645A для микросхемы LTC5594. |
Сводка основных характеристик LTC5594
- Радиочастотные входы, согласованные в полосе от 500 МГц до 9 ГГц;
- Полоса пропускания выходных каналов демодулированных сигналов 1 ГГц по уровню 1 дБ;
- Типовое подавление зеркального канала:
- 37 дБ без калибровки,
- 60 дБ с калибровкой;
- Высокая линейность выхода: IP3 37 дБм на частоте 5.8 ГГц;
- Регулируемое усиление: до 8 дБ с шагом 1 дБ;
- Большой коэффициент усиления мощности: 9.2 дБ на частоте 5.8 ГГц.
Цены и доступность
LTC5594 выпускаются серийно в 32-выводных корпусах QFN с размерами 5 мм × 5 мм. Доступны также единичные образцы демодуляторов. В партиях из 1000 устройств цена одной микросхемы начинается от $15.70.
