AT91SAM9R64 – микропроцессор с ядром ARM926EJ-S, 64кБайт быстрой SRAM и богатым набором периферии. AT91SAM9R64 включает в себя USB HS (High Speed) контроллер, AC97-контроллер, 2-канальный DMA-контроллер, 4хUART, 2хSSC, SPI, 2xTWI, 4-канальный ШИМ-генератор, MMC-интерфейс, 6-канальный АЦП (с возможностью управления touchscreen). Архитектура микропроцессора предусматривает 6-уровневую шинную матрицу, включающей в себя одну шину для взаимодействия с внешней периферией.
Имея возможность начальной загрузки через USB-порт, SD-карту или внешнюю NAND Flash-память, AT91SAM9R64 обеспечивает необходимую гибкость для уменьшения количества типов используемой памяти, используемой для хранения программ и больших объемов данных. Кроме того, 32-битный микроконтроллер оптимизирован для аппаратуры с ограничениями по габаритам или интеллектуальных высокоскоростных USB-модулей с SDIO или SPI-подключением, благодаря выпуску в BGA-корпусе размером 10 x 10 мм и шагом между выводами 0,8 мм.
Высокоскоростной (480 Mбит/с) USB-интерфейс быстро становится стандартом для подключения аппаратуры к персональным компьютерам. AT91SAM9R64 обеспечивает модернизацию имеющихся конструкций аппаратуры с полноскоростного USB (12Mбит/с) до высокоскоростного USB-интерфейса, для которого не требуется никаких изменений в конструкции разъема, и который поддерживается большинством ПК.
Отличительные особенности:
- ядро: ARM926EJ-S:
- расширенный набор DSP-комманд,
- технология ARM Jazelle (ускоритель Java),
- 4кБайт кэш-данных, 4кБайт кэш-команд,
- быстродействие 210MIPS на частоте 190МГц;
- 32кБайт ROM;
- 64кБайт SRAM;
- 2-канальный DMA;
- интерфейс внешней шины (EBI):
- EBI поддерживает SDRAM, CF, NAND Flash;
- контроллер USB 2.0 HS (480Мбит/с);
- контроллер управления питанием;
- сторожевой таймер;
- часы реального времени;
- 6-канальный 10-битный АЦП;
- 22-канальный DMA-контроллер;
- интерфейсы: SSC, 4хUSART, SPI, TWI;
- контроллер AC97;
- 4-канальный 16-битный ШИМ-контроллер;
- напряжение питания ядра: 1,08 В...1,32 В,
- портов ввода/вывода: 3,0В...3,6 В;
- температурный диапазон: -40°C...+85°С;
- тип корпуса: BGA-144.

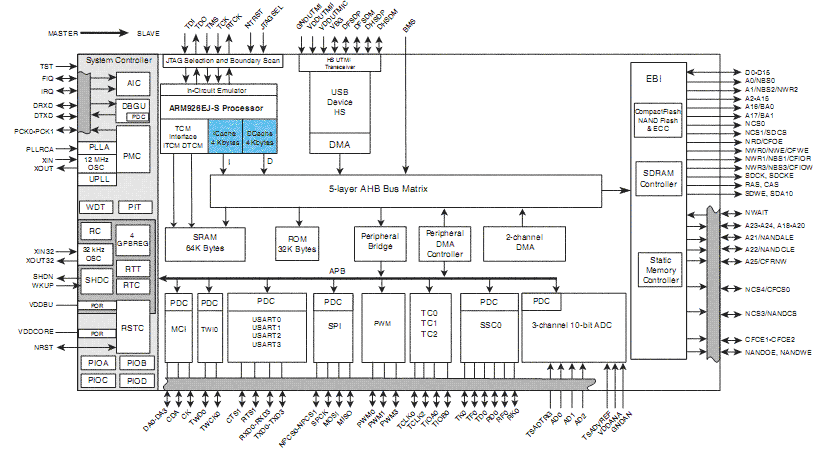

Функциональная схема AT91SAM9R64 здесь.
Области применения: портативные устройства, POS-терминалы, системы видеонаблюдения.
