Сделайте больше в меньшем объеме: Texas Instruments предлагает крошечные усилители для сверхкомпактных конструкций

Texas Instruments INA185 TLV4021 TLV4041

Новый токоизмерительный усилитель и компараторы TI позволяют создавать более компактные решения для корпоративных, промышленных, коммуникационных и персональных приложений

Texas Instruments (TI) представила самый миниатюрный в отрасли токоизмерительный усилитель в выводном корпусе и самые точные и миниатюрные компараторы с внутренними источниками опорного напряжения 1.2 В или 0.2 В. Токоизмерительный усилитель INA185 и компараторы с открытым стоком и двухтактным выходом TLV4021 и TLV4041, соответственно, с самым большим в отрасли количеством вариантов корпусов позволяют инженерам проектировать более компактные, простые и высокоинтегрированные системы, сохраняющие высокие технические характеристики. Кроме того, соединение усилителя с одним из компараторов дает возможность создать самое миниатюрное и эффективное в отрасли решение для обнаружения перегрузки по току.

Texas Instruments - INA185, TLV4021, TLV4041

Эти новые микросхемы оптимизированы для различных устройств персональной электроники, корпоративных, промышленных и коммуникационных приложений, включая компьютерную периферию, док-станции и ноутбуки.

INA185 TLV4041
INA185. TLV4041.

Токоизмерительный усилитель INA185 обеспечит высокую точность на меньшей площади

  • Уменьшают общие размеры системы:
    Усилитель в миниатюрном транзисторном корпусе SOT-563 размером 1.6 мм × 1.6 мм (2.5 мм2) на 40% меньше, чем ближайшие конкурирующие аналоги в выводных корпусах.

  • Улучшает КПД системы:
    Входное напряжение смещения микросхемы INA185, равное всего 55 мкВ, дает возможность повысить точность измерений при более низких токах, используя резисторные шунты с меньшим сопротивлением. Полоса пропускания 350 кГц и скорость нарастания 2 В/мкс позволяют отслеживать изменения фазовых токов, повышая КПД двигателя и экономя энергию системы.

  • Улучшенные характеристики и функции защиты:
    Точно подобранные сопротивления обратной связи усилителя обеспечивают максимальную ошибку усиления всего 0.2%, способствуя независимости характеристик от температуры и технологического разброса. Типовое время отклика устройства, составляющее 2 мкс, позволяет быстро обнаруживать неисправности, чтобы предотвратить повреждение системы.

Компараторы TLV4021 и TLV4041: дополнительная функциональность без увеличения размеров

  • Интеграция в крошечный корпус:
    Компаратор в ультраминиатюрном корпусе DSBGA размером 0.73 мм × 0.73 мм со встроенным источником опорного напряжения экономит место на печатной плате и поддерживает точный контроль напряжения, оптимизирующий характеристики системы.

  • Меньшее потребление мощности, более длительный срок службы батарей:
    Компараторы способны контролировать очень низкие напряжения благодаря опорному источнику 0.2 В, а точность порога сохраняется на уровне не хуже 1% в полном диапазоне рабочих температур от –40 °C до +125 °C. Низкий собственный ток потребления 2.5 мкА обеспечивает длительное время автономной работы интеллектуальных подключенных устройств.

  • Быстрый отклик:
    Малое время распространения, равное всего 450 нс, уменьшает задержку, позволяя энергоэффективным системам отслеживать сигналы и быстро реагировать на неисправности.

Самое быстрое и миниатюрное решение для обнаружения перегрузки по току

  • На 15% меньше, на 50% быстрее:
    При совместном использовании INA185 с TLV4021 или TLV4041 инженеры могут сделать свои системы еще более компактными. Сочетание этих двух устройств позволяет создать самое миниатюрное и самое эффективное решение для обнаружения перегрузки по току – на 15% меньшее и в 50 раз более быстрое, чем конкурирующие устройства.

  • Защита системы:
    Совместное включение усилителя с одним из компараторов для поддержки обнаружения токовой перегрузки на шинах с напряжением до 26 В обеспечивает больший запас для лучшего противодействия выбросам тока.

Эти новые устройства пополнили портфель выпускаемых TI миниатюрных усилителей, позволяющих разработчикам уменьшать размеры систем, сохраняя при этом высокий уровень их технических характеристик. В портфеле представлены лучшие в отрасли варианты корпусов и многие из самых крошечных в мире компараторов и токоизмерительных усилителей.

Инструменты и средства ускорения разработки

Загрузите SPICE модели TINA-TI и базовые проекты для моделирования систем и прогнозирования поведения схем при использовании токоизмерительного усилителя INA185 и компараторов TLV4021 и TLV4041.

Легко и быстро оцените возможности новых микросхем, воспользовавшись оценочными модулями INA185EVM и TLV4021-41EVM, которые уже можно приобрести по цене $25.00 за штуку на складе TI и у официальных дистрибьюторов.

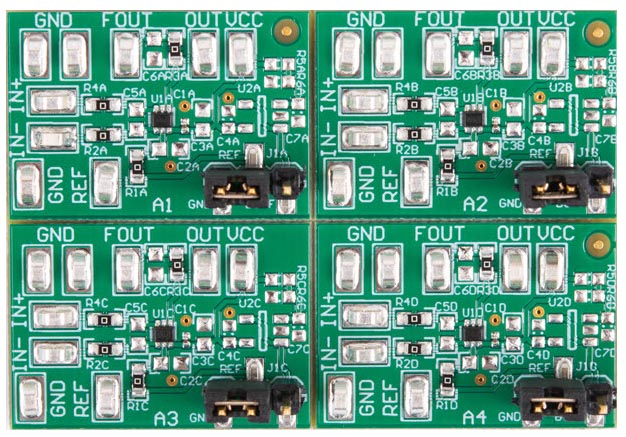

Оценочный модуль для INA185
Оценочный модуль для INA185.

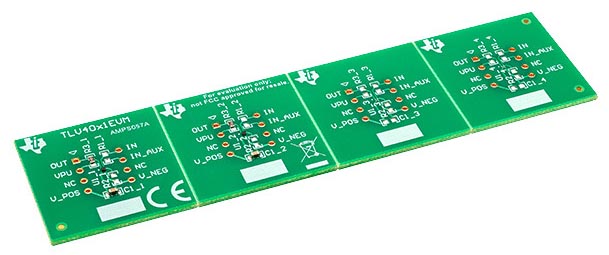

Оценочный модуль для TLV4021 и TLV4041
Оценочный модуль для TLV4021 и TLV4041.

Корпуса, доступность и цены

Усилители INA185 в корпусах SOT-563 размером 1.6 мм × 1.6 мм доступны для приобретения в промышленных количествах на складе TI и у официальных дистрибьюторов компании. Цена одного усилителя в партиях из 1000 приборов начинается от $0.65.

Серийно выпускаемые TLV4041 с двухтактным выходом, а также опытные образцы компараторов с открытым стоком TLV4021 в ультраминиатюрных корпусах DSBGA размером 0.73 мм × 0.73 мм уже можно заказать на складе TI и у официальных дистрибьюторов компании. Цена любого компаратора в партиях из 1000 приборов начинается от $0.39.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Do more in less space: Tiny amplifiers minimize footprint and maximize performance in space-constrained designs
