Крошечные, но могучие: Texas Instruments выпускает на рынок самые миниатюрные в мире операционные усилители

Новые компараторы и операционный усилитель сократят общую площадь систем в приложениях Интернета вещей, персональной электроники и промышленных устройств

Texas Instruments (TI) завершила разработку самых миниатюрных в отрасли микросхем операционного усилителя (ОУ) и маломощных компараторов в корпусах площадью 0.64 мм². Первые приборы в компактных корпусах X2SON – усилители TLV9061 и семейство компараторов TLV7011 – позволят разработчикам сократить размеры и снизить стоимость своих конструкций в приложениях Интернета вещей, персональной электроники и промышленного оборудования, включая мобильные телефоны, носимые устройства, оптические модули, драйверы двигателей, интеллектуальные сети и системы с батарейным питанием.

Благодаря большому произведению коэффициента усиления на полосу пропускания, равному 10 МГц, высокой скорости нарастания 6.5 В/мкс и низкой спектральной плотности шумов 10 нВ/√Гц, операционный усилитель TLV9061 может использоваться в широкополосных высококачественных системах. Семейство нановаттных компараторов TLV7011 характеризуется быстрым откликом с временем задержки распространения всего 260 нс и вдвое меньшей мощностью потребления по сравнению с конкурирующими приборами. Оба устройства имеют rail-to-rail входы и могут работать при низких напряжениях питания, начиная от 1.8 В, что упрощает их использование в приложениях с батарейным питанием.

Улучшенные характеристики в крошечном корпусе: операционный усилитель TLV9061

• Снижение размеров и стоимости систем:
  При крошечных размерах TLV9061 содержит интегрированные входные фильтры электромагнитных помех. Это поможет обеспечить отказоустойчивость систем, работающих в условиях радиочастотных шумов, и значительно сократить потребность во внешних дискретных цепях.

• Улучшенная точность по постоянному току:
  Сниженные вдвое значения входного смещения и дрейфа в полном диапазоне рабочих температур от –40 °C до 125 °C повышают точность цепи обработки сигнала по сравнению с другими миниатюрными устройствами.

Потребление меньше, скорость выше: семейство компараторов TLV7011

• Меньшие размеры, дополнительная функциональность:
  Отсутствие переворота фазы при перегрузке входов и внутренний гистерезис повышают гибкость проектных решений и сокращают количество необходимых внешних компонентов.

• Вдвое меньшее потребление мощности:
  Обеспечивая задержку распространения не более 260 нс при потребляемом токе всего 335 нА, нановаттные компараторы семейства TLV7011 могут использоваться для контроля быстрых сигналов в маломощных системах.

Инструменты ускорения разработки

Для моделирования работы схемы и предсказания ее поведения разработчики имеют возможность загрузить SPICE модели TINA-TI операционного усилителя TLV9061 и семейства компараторов TLV7011. Приступить к разработке небольшого сервопривода щеточного мотора постоянного тока, использующего ОУ TLV9061, с выходной мощностью 15 Вт и КПД свыше 90% инженерам поможет оценочный набор TIDA-01588 на плате площадью 2.4 см². Облегчит и упростит оценку характеристик компараторов TLV7011 модуль DIP-адаптера, предлагаемый в настоящее время в онлайн магазине и у авторизованных дистрибьюторов TI по цене $5.00 за штуку.

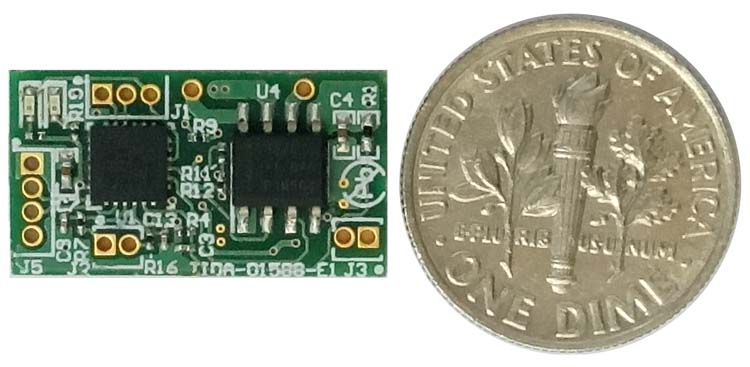

Базовый проект драйвера двигателя TIDA-01588.

Корпуса, доступность и цены

Предсерийные образцы ОУ TLV9061 и промышленные партии компараторов семейства TLV7011 в 5-контактных сверхминиатюрных безвыводных корпусах X2SON с размерами 0.8 мм × 0.8 мм × 0.4 мм можно приобрести в онлайн магазине TI и у авторизованных дистрибьюторов компании. Цены, установленные на ОУ и компараторы для партий из 1000 микросхем, начинаются от $0.19 и $0.25 за штуку, соответственно. Дополнительную информацию о новом семействе компараторов можно найти в следующей таблице:

Продукт	Напряжение питания	Напряжение смещения	Задержка распространения	Потребляемый ток
TLV7011	1.6 – 5.5 В	0.5 мВ	260 нс	5 мкА
TLV7021	1.6 – 5.5 В	0.5 мВ	260 нс	5 мкА
TLV7031	1.6 – 6.5 В	0.1 мВ	3 мкс	335 нА
TLV7041	1.6 – 6.5 В	0.1 мВ	3 мкс	335 нА
