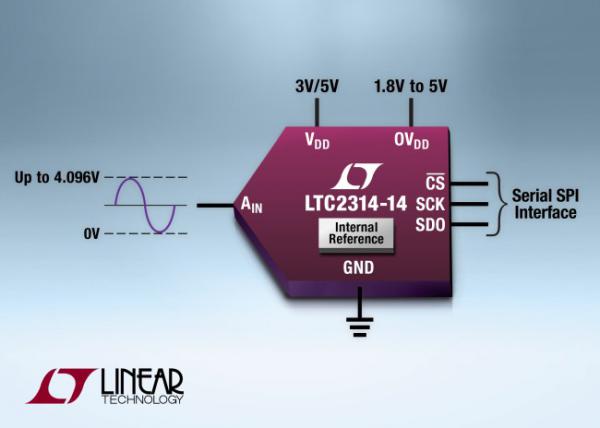

Linear Technology выпустила новую микросхему 14-разрядного АЦП последовательного приближения LTC2314-14 с быстродействием 4.5 Мвыб/с. Разместив кристалл этого прибора в 8-выводном корпусе TSOT-23, компания смогла предложить рынку самое компактное в своем классе скоростей решение, размер которого, в сравнении с аналогичными продуктами других компаний, уменьшен почти на 90%. В миниатюрный прибор площадью всего 8 мм2 интегрирован источник опорного напряжения 2.048 В/4.096 В с типовым значением температурной стабильности 7 ppm/°C и гарантированным максимальным значением 20ppm/°C. Напряжение питания LTC2314-14 можно выбирать равным 3 или 5 В, при этом потребление мощности составит 18 или 31 мВт, соответственно. На рынке конкурирующих изделий это наивысший показатель. Малогабаритная и экономичная микросхема с последовательным интерфейсом SPI будет идеальным выбором для множества портативных приложений, включая медицинские приборы, коммуникационные системы и устройства с автономным питанием.
Кроме того, доступна полностью совместимая по выводам и логике управления 12-разрядная версия АЦП LTC2315-12, отличающаяся большей скоростью преобразования – 5 Мвыб/с. По многим параметрам LTC2314-14 и LTC2315-12 лидируют среди АЦП последовательного приближения диапазона скоростей от 500 квыб/с до 5 Мвыб/с. Так, например, отношение сигнал/шум равно 77.5 дБ для 14-битных и 73 дБ для 12-битных приборов, а значения максимальной интегральной и дифференциальной нелинейности составляют, соответственно, ±3.75 LSB и ±0.99 LSB для LTC2314-14, и ±1.25 LSB и ±0.99 LSB для LTC2315-12. Микросхемы семейства LTC2314 имеют несимметричные однополярные входы, герметизируются в миниатюрные корпуса TSOT-23, содержат интегрированные источники опорного напряжения и могут питаться от одного из двух напряжений 3 или 5 В. Приборы рассеивают очень незначительную мощность, потребление которой дополнительно оптимизируется благодаря наличию режимов сна и «неглубокого» сна.
В настоящее время LTC2314-14 и LTC2315-12 выпускаются в версиях для всех основных температурных диапазонов: коммерческого, промышленного и военного (–40 … 125 °C). Цены начинаются с $9.52 за одну микросхему LTC2314-14 и $5.17 за LTC2315-12 при объеме заказа от 1000 приборов. Для оценки возможностей АЦП LTC2314 разработана демонстрационная плата DC1563A, приобрести которую можно через местные офисы продаж Linear Technology.
Сводка основных характеристик LTC2314-14 и LTC2315-12:
- Частота преобразования 4.5 Мвыб/с
- Гарантированное 14-битное разрешение без пропуска кодов
- Внутренний источник опорного напряжения 2.048 В/4.096 В
- Отношение сигнал/шум 77.5 дБ
- Низкий ток потребления: 6.2 мА при частоте преобразования 4.5 Мвыб/с и напряжении питания 5 В
- Гибкий выбор напряжения питания 3 В или 5 В
- Максимальная нелинейность при напряжении питания 5 В:
- интегральная: ±3.75 LSB
- дифференциальная: ±0.99 LSB
- Типичное потребление тока в спящем режиме менее 1 мкА
- Режим «неглубокого» сна с быстрым переходом в рабочий режим
- Отдельное питание 1.8 … 5 В для цифрового интерфейса
- Высокоскоростной интерфейс, совместимый с SPI
- Гарантия сохранения параметров во всем диапазоне рабочих температур от –40 °C до 125 °C
- 8-выводной корпус TSOT-23
