Компания NEC Electronics объявила о выпуске USB хост контроллера UPD720150. Этот контроллер имеет два независимых USB-порта, один из которых работает в режиме хоста, а второй можно настроить на работу как в режиме хоста, так и в режиме клиента, полностью отвечающего требованиям USB 2.0.

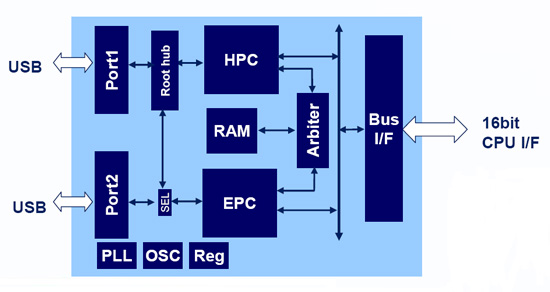

USB-контроллер требует минимальное количество внешних компонентов. Так например, в контроллер встроен стабилизатор напряжения и нагрузочные резисторы для портов USB, которые обычно устанавливают вне контроллера. На рисунке 1 представлена функциональная схема USB-контроллера UPD720150.
Рисунок 1. НРС — блок хост контроллера
EPC — блок хост/клиент контроллера
RAM — оперативная память
Arbiter — блок арбитра доступа к внутренней RAM
PLL — блок фазовой автоподстройки частоты
OSC — внутренний тактовый генератор
Reg — внутренний регулятор напряжения
16bit CPU I/F — 16-разрядная процессорная шина
Root hub — корневой коммутатор

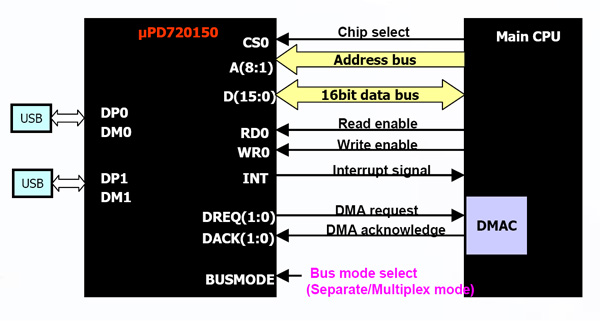

USB-контроллер UPD720150 подключается к микроконтроллеру или к процессору по 16-разрядной шине данных, рисунок 2. Контроллер поддерживает два режима работы шины передачи данных: как отдельно адреса и данных (Separate mode), так и по мультиплексированной шине адреса/данных (Multiplex mode). Контроллер UPD720150 также поддерживает передачу данных в режиме прямого доступа к памяти (DMA).
Рисунок 2.
Областью применения данного USB-контроллера являются
- телекоммуникационная техника,
- дефектоскопия,
- медицинская техника,
- измерительная техника,
- системы сбора информации,
- торговое оборудование.
