LM2833 – понижающий DC/DC-преобразователь напряжения компании National Semiconductor в корпусе eMSSOP. Преобразователь предназначен для организации локализованного к нагрузке DC/DC-источника питания с быстрым откликом и точной установкой напряжения.
LM2833 занимает минимально возможное место на плате и требует минимального количества внешних компонентов. Интегрированный в преобразователь ключ имеет сопротивление открытого канала 56 мОм и максимальный ток до 3 А. Частота ШИМ-преобразования установлена на уровне 1.5 МГц или 3 МГц, что позволяет использовать компактные внешние компоненты.
Несмотря на высокую частоту ШИМ-преобразования, КПД достигает 93%. В режиме «shutdown» микросхема потребляет всего 300 нА. Дополнительные функции преобразователя включают в себя режим «мягкого старта», ограничение по максимальному допустимому току, защита от перегрева, защита от бросков напряжения на выходе.
Отличительные особенности:
- диапазон входного напряжения: 3 В…5.5 В;
- выходное напряжение: 0.6 В…5.5 В;
- длительный выходной ток: до 3.0 А;
- частота ШИМ-преобразования:
- 1.5 МГц (LM2833X),
- 3.0 МГц (LM2833Z);
- сопротивление интегрированного ключа: 56 мОм;
- интегрированный ИОН на 0.6 В с точностью установки 2%;
- функция «мягкого старта»;
- защиты от перенапряжения и недонапряжения;
- защита от бросков напряжения на выходе;
- корпус микросхемы: eMSOP-10.

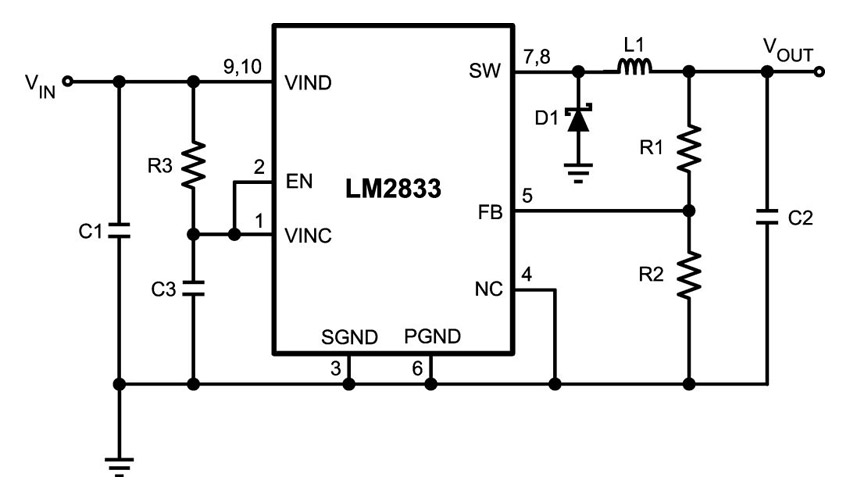

Типовая схема включения LM2833:
Области применения:
- мультимедийное оборудование,
- приставки set-top box,
- телекоммуникационное оборудование,
- системы сбора данных.
