В связи с непрерывно уменьшающейся стоимостью светодиодов и ростом их качественных характеристик, белые светодиоды находят все более широкое применение во многих устройствах подсветки, отображения информации. Ввиду этих событий, взяв определенную цель в области применения светодиодной подсветки, Holtek Semiconductor выпускает серию микросхем для питания светодиодов белого цвета свечения: HT7936, HT7937, HT7938 и HT7939.
HT7936A/HT7936B безиндуктивный DC/DC преобразователь, который вырабатывает стабильное, постоянное напряжение 5.0 В/4.5 В, с выходным током 110 мА/150 мА. Минимальное количество внешних элементов (подключение трех конденсаторов) делает данный преобразователь чрезвычайно простым для проектирования конечного устройства. Внутренние узлы обеспечивающие «плавный» запуск преобразователя, защиту при коротком замыкании и перегрузках, очень низкое потребление дают возможность применения HT7936 для драйвера подсветки небольших дисплеев в системах с батарейным питанием.
.JPG)

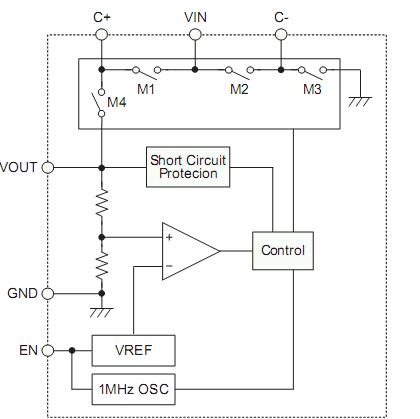

Функциональная схема HT7936
Основные характеристики драйвера HT7936A, HT7936B:
- напряжение питания 2.8 В…5.0 В (для HT7936B – 2.8 В…4.5 В);
- выходной ток 110 мА (для HT7936B – 150 мА);
- выходное напряжение 5.0 В (для HT7936В – 4.5 В);
- рабочая частота DC/DC преобразователя 1 МГц;
- минимальное количество внешних элементов;
- функция разрешения Enable (включение/выключение);
- корпус SOT23-6.
HT7937 (HT7938) обеспечивает более высокое выходное напряжение, позволяющее подключать до 6 (для HT7938 – до 9), включенных последовательно, светодиодов. Высокоэффективный повышающий преобразователь, работающий на фиксированной частоте, обеспечивает стабильный постоянный выходной ток. Устройства снабжены встроенными схемами защиты.

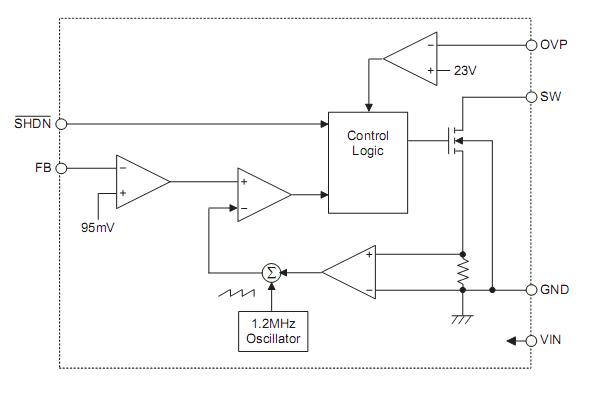

Функциональная схема HT7937

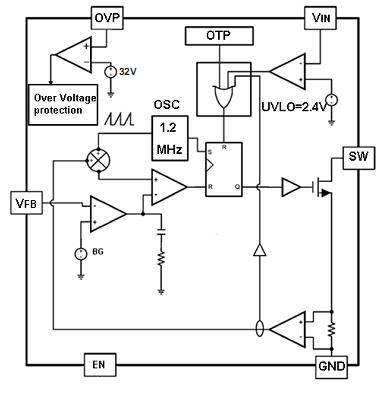

Функциональная схема HT7938
Основные характеристики драйвера HT7937, HT7938:
- напряжение питания 2.5 В…5.5 В (для HT7938 – 2.6 В…5.5 В);
- выходное напряжение до 29.0 В (для HT7938 – до 46.0 В);
- защита при обрыве в цепи светодиодов;
- защита от перенапряжения;
- эффективность до 84% (напряжение питания – 3.0 В, выходной ток – 20 мА);
- рабочая частота преобразователя 1.2 МГц;
- точное поддержание заданного тока через светодиоды (что обеспечивает равномерную яркость всех светодиодов);
- возможность ШИМ регулировки яркости;
- корпус SOT23-6.
Кроме того, HT7938 имеет встроенную защиту от перегрева, защита при понижении входного напряжения, ограничение по току для защиты встроенного MOSFET. Для HT7937, HT7938 возможно использовать три способа регулировки яркости светодиодов: ШИМ сигналом на выводе SHDN/EN (c частотой 100 Гц…1 кГц), аналоговым сигналом по цепи обратной связи (вывод FB), ШИМ сигналом на выводе FB (с частотой больше 1 кГц). Основное применение: мобильные телефоны, КПК, мобильные устройства GPS, осветительные приборы на основе светодиодов.
HT7939 высокоэффективный повышающий DC/DC преобразователь с постоянным выходным напряжением 38.0 В, мощным MOSFET (способный выдержать ток до 950 мА), встроенными схемами защиты и регулировок. Преобразователь позволяет, при входном напряжении 5.0 В, управлять 39 светодиодами, к примеру, серией из 13 параллельных цепей, в каждой из которой по 3 светодиода.
Основные характеристики драйвера HT7939:
- напряжение питания 2.6 В…5.5 В;
- выходное напряжение до 38.0 В;
- защита при обрыве в цепи светодиодов;
- защита от перенапряжения;
- схема ограничения выходного тока;
- защита от перегрева;
- эффективность до 90%;
- рабочая частота преобразователя 1.2 МГц;
- встроенный мощный MOSFET;
- возможность ШИМ регулировки яркости;
- корпус SOT23-6.
Типовая схема включения HT7939
Основное применение: подсветка дисплеев устройств автоматики, DVD-плееров, цифровые камеры, КПК, устройств отображения информации (цифровые фоторамки), осветительные приборы на основе светодиодов.
Вся серия микросхем выполнена в миниатюрном корпусе SOT23-6, что дает определенное преимущество для применения их в схемах подсветки дисплеев размерами 8" и меньше.
