Teridian Semiconductor выпускает систему на кристалле - счетчик электроэнергии

Teridian Semiconductor 78M6618

Компания Teridian Semiconductor анонсировала систему на кристалле (SoC), представляющую собой счетчик электроэнергии 78M6618 - первую и единственную в промышленности систему на кристалле для измерения электроэнергии. Система на кристалле 78M6618 рассчитана на применение в системах типа «умный дом», включая интеллектуальные сетевые фильтры и панели защитных автоматов, а также в блоках распределения электроэнергии. Для этого имеются все необходимые интегрированные модули и узлы: аналоговые входы для подключения датчиков тока и напряжения, несколько host-интерфейсов, конфигурируемые линии ввода/вывода, драйвер LCD.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Teridian система на кристалле - счетчик электроэнергии

Устройство позволяет измерять электроэнергию, вести мониторинг с возможностью интеллектуального управления на восьми однофазных каналах одновременно. Дополнительно в устройство заложена возможность расширения на 32 и более каналов посредством объединения нескольких чипов.

Основные параметры и характеристики системы на кристалле 78M6618:

  • 8-битное ядро 80515;
  • инструкции выполняются за один машинный цикл;
  • 128 КБайт Flash-память программ с защитным механизмом;
  • 4 КБайт RAM;
  • точность измерений менее 0.5%, температурная компенсация;
  • технология Single Converter;
  • самокалибровка сокращает время разработки и повышает производственную эффективность;
  • полностью отвечает стандартам IEC 62053 / ANSI C12.20;
  • десять входов для подключения сенсоров;
  • поддержка различных типов сенсоров, включая трансформаторы тока, резистивные шунты, катушки Роговского;
  • возможность объединения нескольких чипов для получения более 32 входных каналов;
  • высокоточный источник опорного напряжения;
  • 21-битный дельта-сигма АЦП с независимым вычислительным ядром;
  • UART интерфейс, высокоскоростной SPI-slave host-интерфейс;
  • LCD драйвер (до 70 точек);
  • до 19 линий ввода/вывода общего назначения, 5 В - совместимые;
  • интегрированный интерфейс ICE для отладки системы;
  • корпус: 68-выводный QFN.

Интегрированное ядро 80515 и 128 КБайт Flash-памяти программ обеспечивают гибкость конфигурирования системы, пост-обработку и форматирование данных, интерфейс к host-микроконтроллеру посредством SPI или UART, отображение данных на LCD-дисплее, интеллектуальное управление.

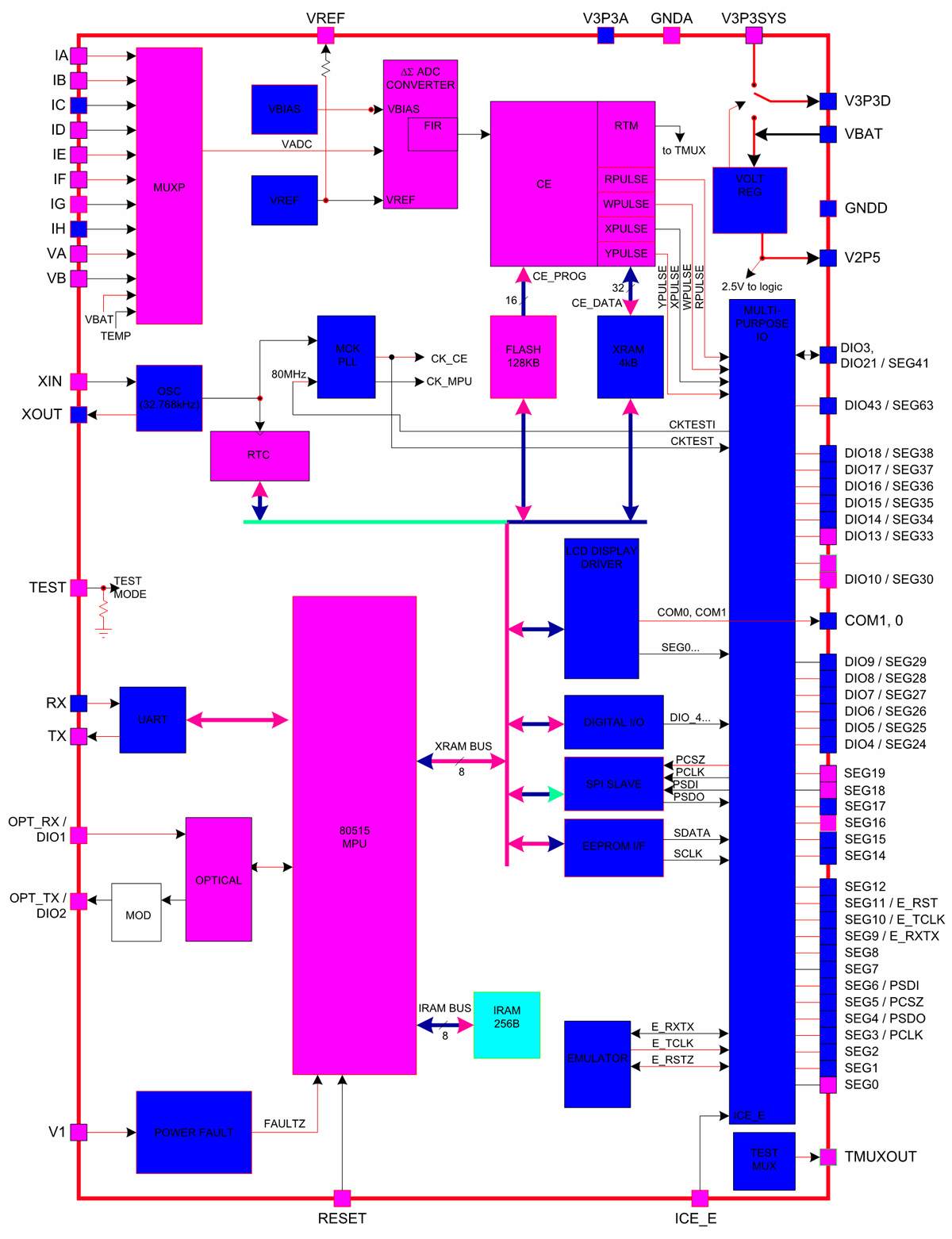

Структурная схема системы на кристалле 78M6618

Teridian 78M6618 Блок-схема
Кликните для увеличения

Измерительный интерфейс представлен десятью аналоговыми входами для подключения датчиков тока и напряжения. При обработке поступающих напряжений от датчиков используется запатентованная компанией технология Single Converter Technology, которая включает в себя 21-битный дельта-сигма АЦП с независимым 32-битным вычислительным ядром, узел температурной компенсации и высокоточный источник опорного напряжения – все эти преимущества предоставляют точность измерений 0.5% в широком динамическом диапазоне (2000:1).

Входной мультиплексор АЦП имеет десять каналов и два альтернативных канала: к одному из них подключен термодатчик, второй канал используется для измерения уровня напряжения на батарее (если таковая подключена). Поэтому мультиплексор имеет два режима работы, которые выбираются центральным процессором.

Разрешение АЦП возможно установить 18 бит или 21 бит. Входящий в состав АЦП фильтр с конечной импульсной характеристикой оптимизирован для совместного использования с мультиплексором.

32-битное вычислительное ядро – это, по сути, специализированный 32-битный сигнальный процессор выполняющий точные вычисления:

  • перемножение каждого текущего значения тока на значение текущего напряжения, чтобы получить текущее значение мощности (при перемножении с постоянным временем отсчета);
  • мониторинг частоты входного сигнала (для получения информации о фазе и частоте);
  • мониторинг амплитуды входного сигнала (для определения перекоса);
  • масштабирование полученных результатов на основе калибровочных коэффициентов.

В дополнение тому, что источник опорного напряжения имеет температурную компенсацию, имеется системный механизм цифровой температурной компенсации со своим температурным датчиком и средствами управления для исключения влияния изменения температуры на точность измерений. Для температурно-зависимых внешних компонентов, таких как кварцевый резонатор и датчики тока, могут быть выведены компенсационные коэффициенты, которые затем будут запрограммированы для проведения измерений с исключительной точностью в индустриальном температурном диапазоне.

Компания, для разработчиков, предлагает также все необходимые программные примеры для общих приложений, для демонстрации возможностей системы на кристалле 78M6618, а также отладочные инструменты и библиотеки для оптимизации кода. Примеры демонстрируют:

  • возможности в вычислении RMS (среднеквадратичных) значений тока и напряжения, линейной частоты, реальной мощности, реактивной мощности, номинальной мощности.
  • подсчет потребленной энергии в Вт/ч, кВт/ч и стоимости;
  • интеллектуальное управление нагрузкой;
  • цифровую компенсацию;
  • фазовую компенсацию;
  • процедуры быстрой калибровки.

teridian.com

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: Teridian 78M6618 Energy Measurement SoC
