Компанией Wavecom выпущены отладочные наборы для модулей WISMO 218/228. Основным преимуществом этих отладочных плат является то, что их конструкция позволяет, устанавливать модули на отладочную плату без пайки. Тем самым инженер, проводя тестирование, не будет привязан к модулям только из отладочного набора. Основная отладочная плата при этом не меняется, на ней смонтирована колодка, в которую и устанавливаются модули. Отладочная плата имеет весь необходимый набор интерфейсов для полноценного тестирования и отладки модулей.

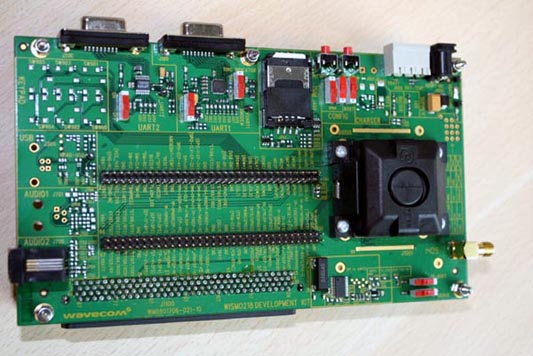

Рисунок 1. «Внешний вид отладочного набора»
WISMO 228 – беспроводной модуль, являющийся продолжением серии простых GSM/GPRS-модулей WISMO. Модуль также выполнен в SMD-корпусе и имеет близкие технические характеристики с модемом WISMO 218. Оба модуля совместимы по расположению выводов и взаимозаменяемы.
Командный интерфейс TCP/IP-стека WISMO 228 аналогичен интерфейсу беспроводного микропроцессора WMP и модулей, выполненных на его основе.
|
Радио |
Четырехдиапазонный 800/900/1800/1900 |
|
Передача данных |
GSM, CSD, SMS, FAX, GPRS class 10 |
|
Цифровое управление |
До 11 GPIOs, 2 PWM, 1 SPI (для отладки) |
|
Интерфейс управления |
1 UART |
|
Аналоговые интерфейсы |
1 АЦП, 1 ЦАП |
|
Аудио интерфейс |
1 аналоговый звуковой канал |
|
Кодеки |
HR, FR, EFR, AMR, quality VDA2A |
|
Корпус |
46 краевых контактов, размер 25×25×2.8 мм |
|
Рабочий диапазон температур |
–40…+85 °C |

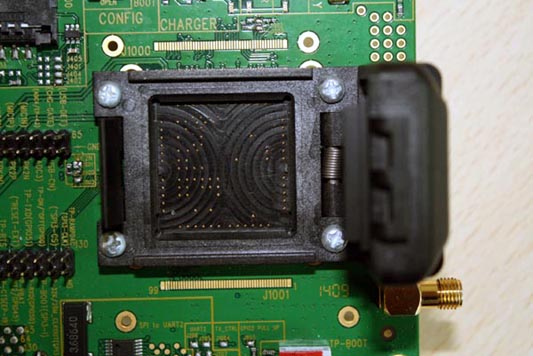

Рисунок 2. «Внешний вид открытой колодки»

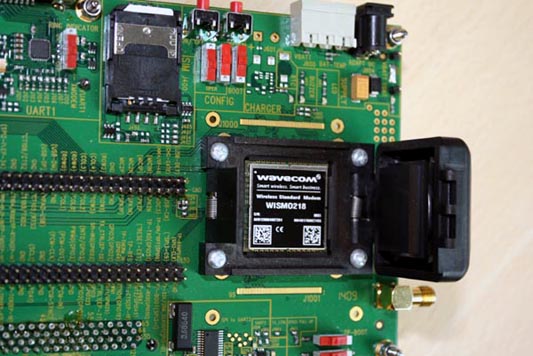

Рисунок 3. «Внешний вид колодки с модулем»
Рисунок 4. «Внешний вид закрытой колодки»
