Компания Microchip Technology представила справочные проекты DC/DC преобразователей, выполненных по передовой, высокоэффективной топологии с полным цифровым управлением и контролем на базе контроллеров цифровой обработки сигналов dsPIC33F серии «GS».
Проектировщики DC/DC преобразователей в процессе разработки сталкиваются со многими проблемами в оптимизации ряда контрастирующих требований, включая эффективность, мощность (т.е. размер преобразователя) и стоимость. Два представленных справочных проекта DC/DC преобразователей предлагают передовые методы цифрового управления и контроля, позволяя проектировщикам быстро и просто оптимизировать указанные параметры и требования. Дополнительно, проекты могут быть применены в разнообразных конечных устройствах со встроенными или внешними DC/DC преобразователями, например, для серверов, телекоммуникационного, промышленного и медицинского оборудования.
Представлено два справочных проекта: DC/DC преобразователь в формате quarter-brick и DC/DC резонансный LLC DC/DC преобразователь.
Оба проекта разработаны на базе контроллеров цифровой обработки сигналов dsPIC33F серии GS, которые осуществляют полный цифровой контроль над процессом преобразования, а также выполняют функции управления системой. Благодаря возможностям контроллеров, проектировщики могут легко разрабатывать дешевые резонансные LLC DC/DC преобразователи, которые имеют малые потери коммутации и эффективность до 95%.
Отличительные особенности:

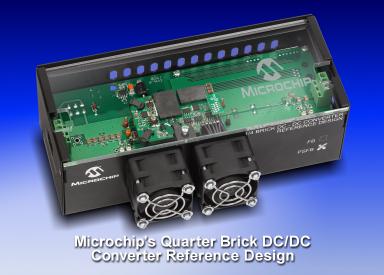

- справочный проект DC/DC преобразователь в формате quarter-brick:
- топология мостового преобразователя с фазовой модуляцией;
- контроль первичных и вторичных MOSFET;
- поддержка функции удаленного управления;
- программируемый «мягкий» старт;
- конфигурирование выходного напряжения;
- полностью цифровое управление;
- мониторинг напряжения, тока, температуры;
- защита от перегрузок, самовосстановление после устранения перегрузки и перегрева;
- спецификация:
- формат quarter-brick: 36.8 × 58.4 × 11.4 мм;
- диапазон входного напряжения: 36 В – 76 В;
- выходное напряжение: 12 В;
- выходной ток: 17 А;
- эффективность более 93%;
- мощность 200 Вт;
- изоляция вход-выход 1500 В;

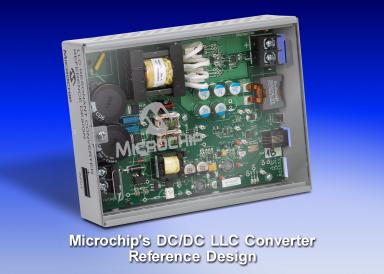

- справочный проект резонансного LLC DC/DC преобразователя:
- низкое энергопотребление в холостом режиме;
- программируемый «мягкий» старт;
- контроль первичных и вторичных MOSFET;
- поддержка функции удаленного управления;
- полностью цифровое управление;
- защита от перегрузок, самовосстановление после устранения перегрузки и перегрева;
- спецификация:
- эффективность более 95%;
- диапазон входного напряжения: 350 В - 420 В DC;
- мощность 200 Вт;
- выходное напряжение 12 В;
- резонансная частота 210 кГц;
- модулирующая частота: 150 кГц – 230 кГц;
- изоляция вход-выход 4 кВ.
Оба проекта осуществляют интеллектуальное управление преобразователями и поддерживают последовательный протокол коммуникации для дистанционного управления и мониторинга параметров. Кроме того, пользователь может настроить работу преобразователя соответственно своим спецификациям.
Дополнительно компания предлагает весь спектр необходимой технической документации, описания и руководства, программное обеспечение, включая исходные коды программ.
