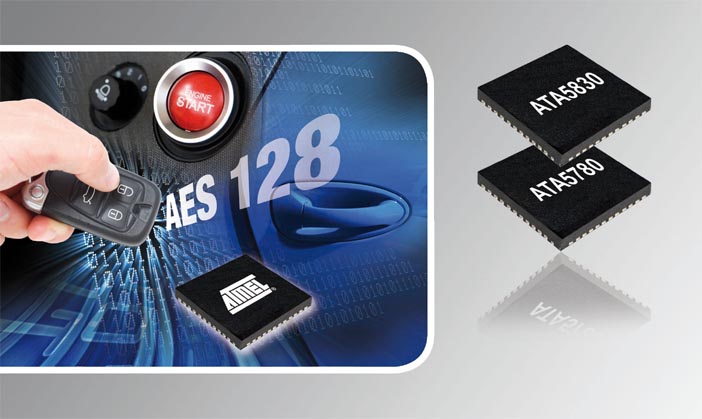

Компания Atmel выпускает два интеллектуальных однокристальных RF устройства, отличающихся высокой производительностью и простотой использования – ATA5830 и ATA5780.
ATA5830 – однокристальный RF трансивер, ATA5780 – однокристальный RF ресивер. Устройства предназначены для использования в системах удаленного доступа и управления автомобилем, в системах пассивного отпирания/запирания дверей, и разработаны для ISM диапазона 310 … 318 МГц, 418 … 477 МГц и 836 … 928 МГц.
Устройства сочетают в себе высокотехнологичный ресивер/трансивер и микроконтроллерное ядро AVR, что позволяет снизить количество внешних компонентов и стоимость системы и, в то же время расширить диапазон применения.
Основные параметры и характеристики трансивера ATA5830:
- поддержка скорости обмена данными от 0.5 Кбит/с до 20 Кбит/с;
- программируемая полоса пропускания промежуточной частоты 25 … 360 кГц;
- ISM диапазон 310 … 318 МГц, 418 … 477 МГц и 836 … 928 МГц;
- программируемая частота канала с PLL;
- поддерживаемая модуляция FSK и ASK;
- программируемый уровень выходной мощности;
- поддержка цифрового RSSI;
- чувствительность:
- –106 дБм (433.92 МГц, FSK модуляция, скорость обмена 20 Кбит/с, полоса пропускания промежуточной частоты – 165 кГц);
- –108 дБм (433.92 МГц, ASK модуляция, скорость обмена 20 Кбит/с, полоса пропускания промежуточной частоты – 360 кГц);
- низкое энергопотребление;
- встроенное 8-битное ядро AVR:
- 6 Кбайт внутрисхемно программируемой Flash-памяти программ для реализации дополнительных функций и возможностей;
- 24 КБайт ROM с предустановленным ПО;
- 512 Байт EEPROM для хранения конфигурации RF трансивера;
- 768 Байт SRAM;
- интерфейс SPI для управления трансивером;
- автоматическая настройка антенны;
- поддержка сканирования ID (до 18 ID с длиной 4 Байта);
- ESD защита на всех выводах (4 кВ);
- напряжение питания: 1.9 … 3.6 В и 4.5 … 5.5 В;
- диапазон рабочей температуры: от –40 до +105°С;
- корпус: 32-выводный QFN 5 × 5 мм.
Основные параметры и характеристики ресивера ATA5780:
- поддержка скорости обмена данными от 0.5 Кбит/с до 20 Кбит/с;
- программируемая полоса пропускания промежуточной частоты 25 … 360 кГц;
- ISM диапазон 310 … 318 МГц, 418 … 477 МГц и 836 … 928 МГц;
- программируемая частота канала с PLL;
- поддерживаемая модуляция FSK и ASK;
- чувствительность:
- –106 дБм (433.92 МГц, FSK модуляция, скорость обмена 20 Кбит/с, полоса пропускания промежуточной частоты – 165 кГц);
- –108 дБм (433.92 МГц, ASK модуляция, скорость обмена 20 Кбит/с, полоса пропускания промежуточной частоты – 360 кГц);
- высокая помехоустойчивость и эффективность подавления помех по зеркальному каналу;
- поддержка цифрового RSSI;
- низкое энергопотребление;
- встроенное 8-битное ядро AVR:
- 24 КБайт ROM с предустановленным ПО;
- 512 Байт EEPROM для хранения конфигурации RF трансивера;
- 768 Байт SRAM;
- интерфейс SPI для управления ресивером;
- поддержка сканирования ID (до 18 ID с длиной 4 Байта);
- ESD защита на всех выводах (4 кВ);
- напряжение питания: 1.9 … 3.6 В и 4.5 … 5.5 В;
- диапазон рабочей температуры: от –40 до +105 °С;
- корпус: 32-выводный QFN 5 × 5 мм.
Следует заметить, что устройства ATA5830 и ATA5780 являются совместимыми по выводам корпуса, что позволяет упростить разработку печатной платы для устройств с одно- и двухсторонней линией связи. Таким образом, топология печатной платы может быть одинаковой для систем с односторонней связью и для систем с двухсторонней связью. Это, в свою очередь, ведет к снижению затрат на производство систем на базе ATA5830 и ATA5780.
