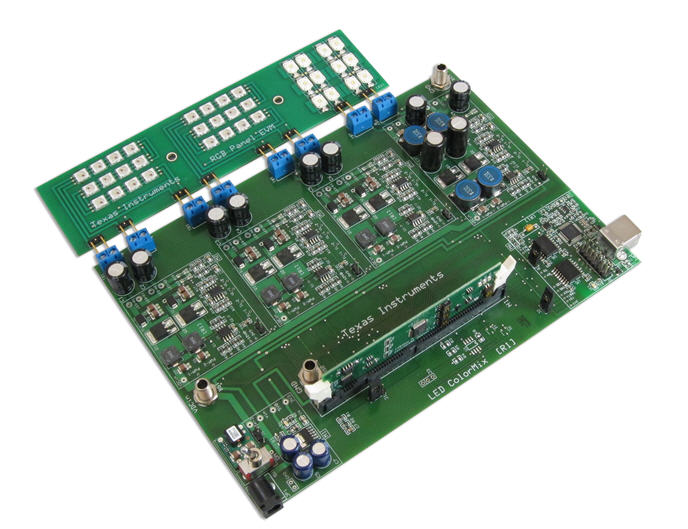

Компания Texas Instruments выпускает отладочный набор TMDSRGBLEDKIT (Multi-DC/DC Color LED Kit), представляющий собой проект с открытым исходным кодом и аппаратной частью для быстрой разработки осветительных систем на светодиодах. Ядром проекта является 32-разрадный микроконтроллер реального времени TMS320C2000.
Устройства C2000 являются 32-разрядными микроконтроллерами с интегрированной высокопроизводительной периферией, разработанными для использования в управляющих приложениях в режиме реального времени. Их ядро оптимизировано для выполнения арифметических операций, и разработано таким образом, чтобы повысить эффективность, надежность и гибкость системы. Мощные интегрированные периферийные модули превращают C2000 в превосходное однокристальное управляющее решение. Стратегия разработки инструментария для C2000 и программное обеспечение (controlSUITE) создают открытую платформу, целью которой является максимизация полезности при уменьшении сроков разработки.
Набор включает отдельные силовые уровни DC/DC преобразователей для управления двумя линейками RGB светодиодов и двумя линейками белых светодиодов, или восемью линейками белых светодиодов. Топология множественных DC/DC преобразователей разработана для приложений, которые требуют подключения различных типов и количества светодиодов, например для применения в автомобилях и системах освещения зданий. Набор позволяет упростить разработку и снизить стоимость системы, т.к. микроконтроллер семейства С2000 Piccolo выполняет все функции управления силовыми модулями наряду с дополнительными функциями: управление цветом, ШИМ диммирование, контроль и управление температурой, компенсация в зависимости от внешнего освещения, защита при сбоях и неполадках в цепи светодиодов.
Набор разработан таким образом, чтобы разработчики смогли адаптировать его под различные нужды приложений, поскольку он включает модуль карты управления (ControlCARD), съемную панель с RGB и белыми светодиодами.
Основные характеристики и отличительные особенности набора:
- восемь отдельных силовых уровней DC/DC преобразователей с цифровым управлением позволяют разработчикам настраивать уровень тока для управления цветовой гаммой и яркостью каждой линейки светодиодов;
- два преобразователя с топологией SEPIC для работы с линейками белых светодиодов и шесть повышающих преобразователей для управления RGB светодиодами, поддерживающих индивидуальную настройку уровня тока для каждого цвета;
- модуль управления (ControlCARD) на базе микроконтроллера Piccolo F28027 (TMS320F28027PTA):
- рабочая частота 60 МГц;
- 8 каналов ШИМ;
- 13-канальный 12-битный АЦП;
- графический пользовательский интерфейс упрощает процесс оценки возможностей, предоставляя упрощенное управление для настройки уровней токов силовых модулей;
- программно конфигурируемые уровни максимального тока, что играет немаловажную роль при реконструкции аппаратной части системы;
- на плате имеется оптоизолированный USB JTAG эмулятор XDS100 для отладки и программирования;
- бесплатная программная поддержка и документация по структуре и функциональности программного кода: программная среда controlSUITE, включающая в себя примеры для контроля среднего тока для DC/DC преобразователей и драйверов светодиодов;
- высокая интеграция: формирователи сигналов, MOSFET драйверы, операционные усилители, регуляторы напряжения.
Топология импульсного преобразователя SEPIC (single-ended primary inductance converter, преобразователь с несимметрично нагруженной первичной индуктивностью) отличается тем, что напряжение на входе преобразователя может быть как выше, так и ниже выходного напряжения. Это свойство очень важно для применения в системах питания с входным напряжением, изменяющимся в широком диапазоне, например, при питании от литий-ионных батарей или автомобильных аккумуляторов.
В состав набора включена интегрированная среда разработки Code Composer Studio без ограничений в компиляторе по программному коду.
Принципиальная схема, изображения печатных плат и список компонентов доступны посредством программной среды controlSUITE, которая может быть загружена с официального сайта компании.
