Самый мощный в мире радиочастотный транзистор заменит электровакуумные приборы в промышленных системах

Журнал РАДИОЛОЦМАН, сентябрь 2016

John Powell, NXP Semiconductors

Microwave Engineering Europe

Последние достижения в области технологии LDMOS позволили не только использовать радиочастотные транзисторы в тех приложениях, где раньше безраздельно доминировали электровакуумные приборы, но и расширить сферу их применения. Новый мощный радиочастотный транзистор MRF1K50H компании NXP при питании напряжением 50 В способен как в импульсном, так и в непрерывном режимах отдавать в нагрузку 1500 Вт в диапазоне частот от 1.8 до 500 МГц, что делает его самым мощным транзистором среди выпускаемых отраслью по любым технологиям и для любых частот.

Когда несколько лет назад NXP представила транзистор с непрерывной выходной мощностью 1250 Вт, он быстро завоевал популярность в самых разных приложениях большой мощности, где раньше традиционно использовались электровакуумные триоды и тетроды, поскольку это был первый LDMOS транзистор, способный работать в системах, в которых могут происходить огромные рассогласования импедансов.

Новый MRF1K50H (Рисунок 1) сместил этот уровень надежности в область более высоких мощностей, что делает его еще более привлекательным для приложений большой мощности. Это могут быть, в частности, схемы накачки углекислотных лазеров и источников плазмы, а также установки физики высоких энергий, в которых они формируют электромагнитное поле, ускоряющее пучки заряженных частиц.

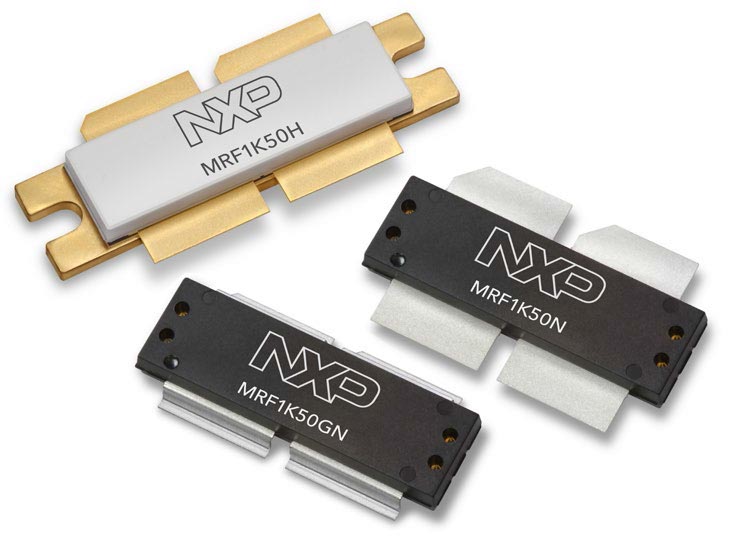

Рисунок 1.	Изображенные здесь в трех вариантах корпусов новые 1.5-киловаттные радиочастотные транзисторы компании NXP на сегодня являются самыми мощными твердотельными высокочастотными приборами. Версия с керамическим корпусом с воздушной полостью совместима с существующими транзисторами; для увеличения выходной мощности достаточно лишь небольшой перенастройки.

MRF1K50H также хорошо подойдет для использования во многих промышленных системах, таких как нагревательное, сварочное и сушильное оборудование, в котором всегда использовались электронные лампы, поскольку никаких твердотельных источников радиочастотного диапазона, в которых сочетались бы надежность электровакуумных приборов с высокой выходной мощностью просто не существовало. Кроме того, транзистор найдет применение в УКВ передатчиках телевизионного вещания, УВЧ радарах и наземных базовых станциях подвижной радиосвязи.

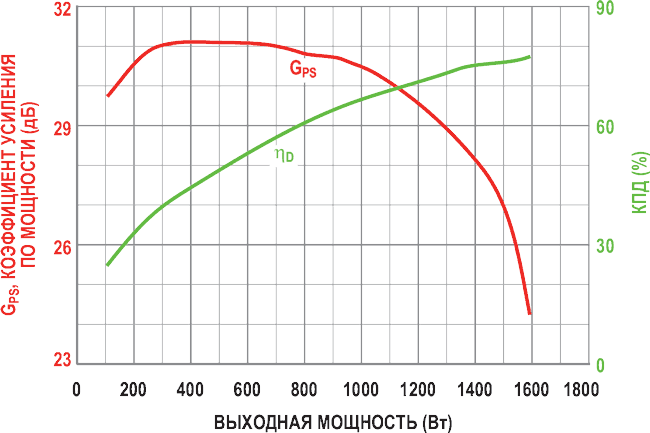

Рисунок 2.	MRF1K50H отдает непрерывную мощность 1550 Вт на частоте 27 МГц при усилении 25.9 дБ и КПД 78%.

Кроме того, MRF1K50H, вероятно, приобретет популярность среди производителей линейных усилителей для любительского радио, где один транзистор легко обеспечит максимальную пиковую мощность огибающей (1500 Вт), допустимую почти во всех КВ и некоторых УКВ диапазонах.

По уровню надежности и сроку службы этот транзистор намного превосходит любые электронные лампы. В экстремальных условиях, когда температура перехода может достигать 225 °C, среднее время наработки на отказ транзистора MRF1K50H составляет 35 лет, однако в нормальном режиме работы при температуре корпуса до 100 °C оно превышает 450 лет. Это гарантирует длительный срок эксплуатации без замены транзистора, намного сокращающий вынужденные простои промышленных систем, время их обслуживания и стоимость использования. Кроме того, твердотельные источники радиочастотных сигналов позволяют управлять выходной мощностью в их полном динамическом диапазоне, фактически, предлагая ранее недоступные варианты использования.

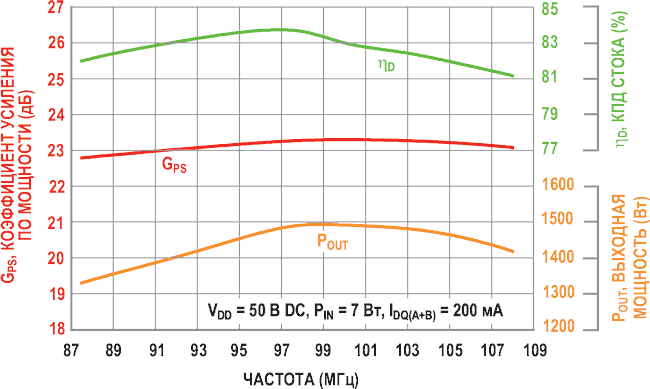

Рисунок 3.	Основные характеристики транзисторов MRF1K50H в радиовещательном диапазоне частот. Как можно видеть, КПД остается в пределах 81% … 84%.

Получить выходную мощность 1.5 кВт можно как от транзистора в керамическом корпусе с воздушной полостью (MRF1K50H), так и от транзистора в формованном пластмассовом корпусе (MRF1K50N). MRF1K50H совместим по выводам со своим 1250-ваттным предшественником MRFE6VP61K25H, а также с устройствами других производителей, так что переход на новые транзисторы не вызовет у разработчиков никаких трудностей. Более того, у транзисторов не только одинаковые корпуса, но и очень близкие значения выходной емкости, что позволяет устанавливать MRF1K50H на ту же печатную плату, выполнив лишь минимальные перенастройки, связанные с его большей выходной мощностью.

Предназначен для жестких условий эксплуатации

Как отмечалось выше, MRF1K50H исключительно надежен и устойчив к перегрузкам, что позволяет ему без повреждения и деградации параметров выдерживать КСВ 65:1. Пробивное напряжение прибора, равное 135 В, и способность к поглощению лавинной энергии, увеличенная по сравнению с предшественником на 40%, идеально подходят для тяжелых условий эксплуатации в промышленном оборудовании.

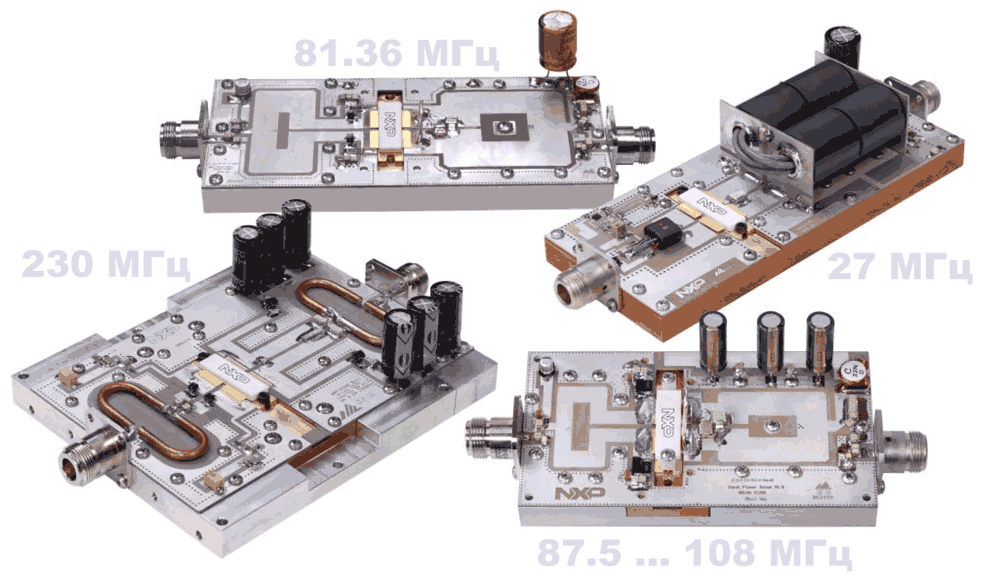

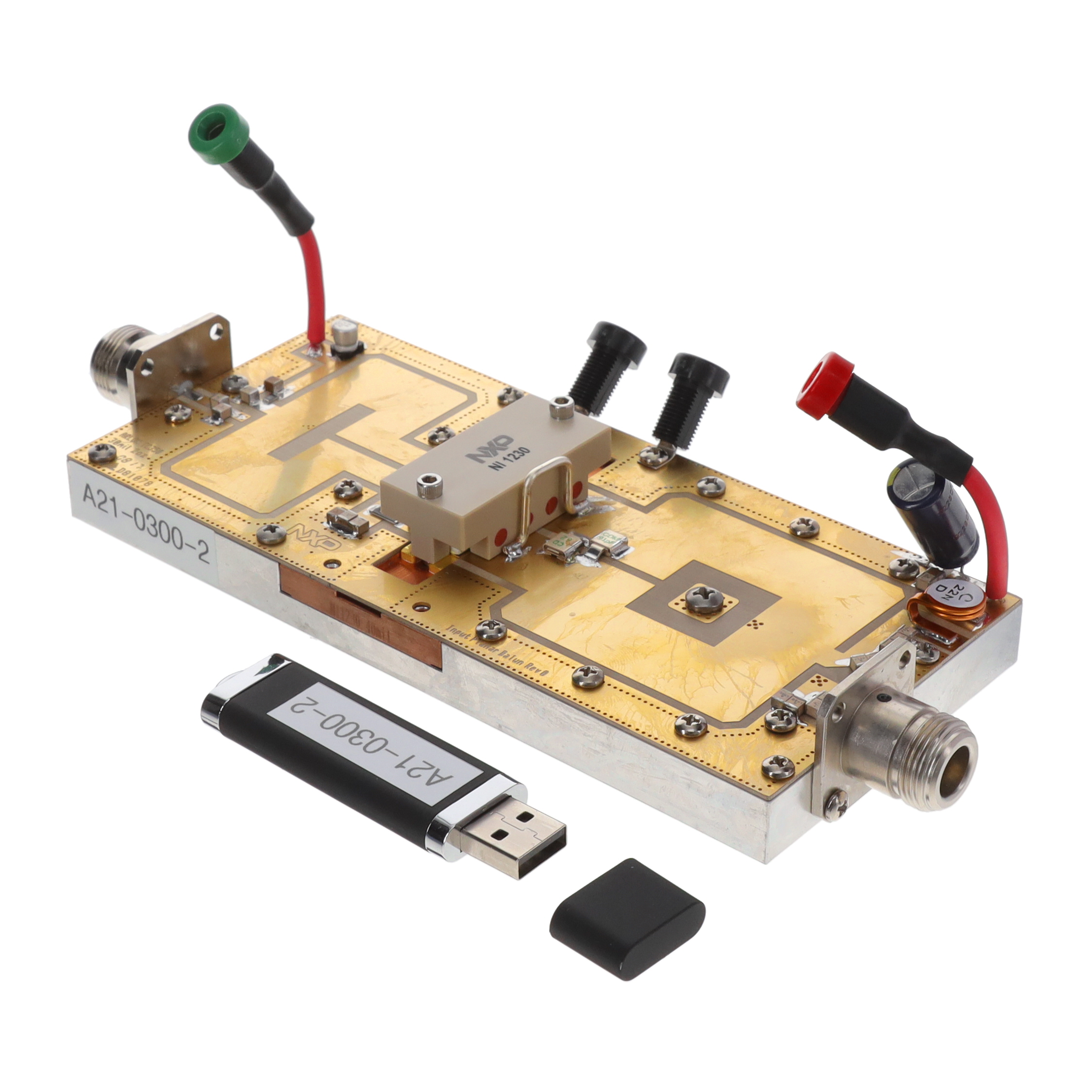

Рисунок 4.	Для демонстрации типичных радиочастотных характеристик MRFK150 NXP предлагает четыре эталонные схемы, охватывающие диапазон от 27 МГц до 230 МГц.

Высокая выходная мощность предъявляет повышенные требования к системам отвода тепла. Для упрощения конструкций устройств охлаждения и повышения надежности тепловое сопротивление керамического корпуса прибора MRF1K50H было уменьшено до 0.12 °C/Вт, а фланцы выпускаемого в пластмассовом корпусе транзистора MRF1K50N изготавливаются из меди, благодаря чему его тепловое сопротивление переход-корпус снижено на 30%. Кроме того, более жесткие допуски на размеры и улучшенная паяемость выводов обеспечивают более точное и надежное крепление транзисторов к печатной плате в процессе производства.

Необходимым дополнением к анонсу любого нового устройства должны быть соответствующие проектные ресурсы, поэтому NXP предлагает четыре базовые схемы, в которых MRF1K50H будет использоваться чаще всего:

• 27 МГц:
  Эта узкополосная эталонная схема работает на частоте, наиболее распространенной в промышленных приложениях, таких как термосклеивание, сушка и сварка.

• 81.36 МГц:
  MRF1K50H хорошо подходит для этой частоты, которую производители выбрали для накачки CO₂ лазеров.

• 87.5 … 108 МГц:
  Очень большая выходная мощность MRF1K50H позволит сократить число транзисторов и усилительных модулей, необходимых для получения требуемой мощности на входах антенн передатчиков УКВ и цифрового радио. Эта широкополосная оценочная плата адресована разработчикам именно таких систем.

• 230 МГц:
  На этой частоте в импульсном режиме работают узкополосные передатчики аэрокосмических и ряда других систем. Данная эталонная схема разработана для приложений с длительностью импульса 100 мкс, коэффициентом заполнения 20% и пиковой выходной мощностью 1500 Вт.

MRF1K50H, как и варианты транзистора в пластмассовых корпусах, уже выпускаются серийно. Во многих системах, в которых будет использоваться MRF1K50H, особенно в оборонных и промышленных приложениях, транзисторам предстоит работать в течение многих лет. Следовательно, для производителей очень важно быть уверенными в том, что важнейшие компоненты их систем будут доступны на протяжении всего этого времени. Для поддержки таких приложений NXP разработала программу «Долголетие продуктов», гарантирующую доступность критически важных компонентов, как минимум, в течение 15 лет после начала их производства. Применительно к MRF1K50H это означает, что NXP обеспечит их поставку, по крайне мере, до 2031 года.
