Разнообразие датчиков для обратной связи с двигателем

Билл Швебер, Mouser Electronics

Во многих приложениях для управления движением необходимо знать положение, скорость и порой – ускорение ротора двигателя или его нагрузку.

В зависимости от особенностей приложения контроллеру двигателя либо требуются точные или приблизительные значения этих параметров, либо они будут совсем не нужны. Если известно состояние двигателя и положение ротора, то управляющий контроллер работает с замкнутым контуром обратной связи.

Hongfa разработала новое силовое реле HF36F-G для умного дома

Конечно, скорость, положение и ускорение двигателя тесно связаны между собой. Поскольку скорость – это производная от положения (по времени), а ускорение – производная от скорости, то все три параметра можно определить, зная только один из них (дополнительно заметим, что скорость является интегралом от ускорения, а положение – интегралом от скорости).

Однако на практике такой метод определения связанных параметров часто (но не всегда) дает неточные результаты из-за малого разрешения и высокого шума. Например, зная, что ротор завершил очередной оборот, можно определить все три переменные, но с очень низким и обычно неприемлемым разрешением. В зависимости от приложения требуемое разрешение и точность могут варьироваться от грубого до умеренного и точного.

Станок с ЧПУ нуждается в точной информации о положении ротора, контроллер стеклоподъемника автомобиля может работать с приблизительными данными, а для стиральной машины или сушилки одежды будет достаточно и грубых значений.

Замыкая контур обратной связи

Для определения положения ротора или обнаружения движения наиболее часто используются резольверы, оптические или емкостные энкодеры и датчики Холла, которые в данном случае расположены в порядке убывания точности, разрешения и стоимости. Эти датчики сильно отличаются по принципу действия, конструкции и электрическому интерфейсу, поэтому разработчики должны определить, какой из вариантов будет лучшим выбором в данном приложении, и как будет осуществляться связь датчика со схемой контроллера.

Инкрементальные энкодеры (используются, когда требуется определить только относительное положение, или если стоимость является критичной) обычно работают вместе с асинхронными двигателями переменного тока. А вот абсолютные энкодеры (которые формируют для каждого положения вала свой выходной двоичный код, то есть определяют абсолютное положение вала) часто используются совместно с бесколлекторными двигателями с постоянными магнитами в сервоприводах. Нужна ли инкрементальная или абсолютная информация – определяют, в первую очередь, особенности приложения.

Хотя в настоящее время в большинстве случаев управление двигателем осуществляется через цифровой контур управления, сам сигнал датчика оказывается либо полностью аналоговым, и его необходимо оцифровать, либо представляет собой двоичный сигнал, но с напряжением и другими характеристиками, делающими его несовместимым со стандартной цифровой схемой. Некоторые из датчиков обратной связи поставляются с «сырым» выходом, и их выходной сигнал необходимо согласовывать. Есть и такие, которые имеют согласованные, готовые к подключению выходы, совместимые со стандартными портами ввода/ вывода, форматами и протоколами.

Хотя повышение разрешения с первого взгляда кажется хорошей идеей, на практике это не всегда так. Использование избыточного разрешения способно замедлить работу системы, так как требует дополнительной обработки информации, которая может быть как полезной, так и бесполезной. Поэтому ограничение разрешения на минимально допустимом уровне – хорошая идея.

«Настоящим я разрешаю…»

Резольверы - это точные и надежные абсолютные датчики положения. Они работают по принципу трансформатора с одной первичной и двумя вторичными обмотками, которые смещены на 90° относительно друг друга.

Эффективное соотношение витков обмоток и полярность между первичной и вторичной обмотками меняются в зависимости от угла поворота вала. Первичная обмотка возбуждается опорным переменным сигналом с постоянной частотой, которая может варьироваться от 50/ 60 Гц до нескольких сотен кГц, а сигналы вторичных обмоток оказываются не в фазе из-за их физического смещения. Пиковые напряжения вторичных обмоток меняются по мере вращения вала и пропорциональны углу поворота. При демодуляции этих выходных напряжений с использованием эталонного сигнала первичной обмотки схема резольвера может обеспечивать определение угла вала с высоким разрешением.

Резольвер не только точен, но и надежен. В нем нет механического контакта между первичной и вторичной обмотками, нет отдельных щеток или подшипников в дополнение к тем, которые есть у самого двигателя, нет точек трения, которые могут привести к износу деталей, и возможности загрязнения (например, маслом), которые могли бы помешать работе. Благодаря механической надежности и точности резольверы широко применяются в таких особо ответственных и сложных приложениях как измерение углов вращения в артиллерийских орудиях.

Однако резольверы громоздки и относительно дорогостоящи по сравнению с альтернативными решениями, а также потребляют достаточно большую мощность, что неприемлемо для малопотребляющих систем. Они также требуют относительно сложных схем для генерации и демодуляции сигналов переменного тока, хотя это не столь большая проблема при использовании современных ИС. Резольверы позволяют определять абсолютное положение вала сразу после включения питания; для выполнения измерений им не нужно какое-либо начальное движение или определение начального угла поворота. Конечно, эта особенность принципиально необходима для одних приложений, и абсолютно неважна для других.

Кодирование положения, а не данных

Оптический энкодер (термин «энкодер» здесь не связан с кодированием цифровых данных) является инкрементальным датчиком положения, в котором используется источник света (светодиод), два фотодатчика, смещенных друг относительно друга на 90°, и стеклянный или пластиковый диск между ними (рис. 1). На диске вырезаны тонкие щели, исходящие из центра. При вращении диска датчики видят чередование светлых и темных полос.

Количество щелей на диске и некоторые другие параметры определяют разрешение датчика, которое обычно составляет 1024, 2048 или даже 4096 отсчетов на оборот. В отличие от трансформаторных датчиков, таких как резольверы, оптические энкодеры долгое время не были массово представлены на рынке, пока не появились долговечные светодиоды и эффективные фотодатчики.

Оптические энкодеры

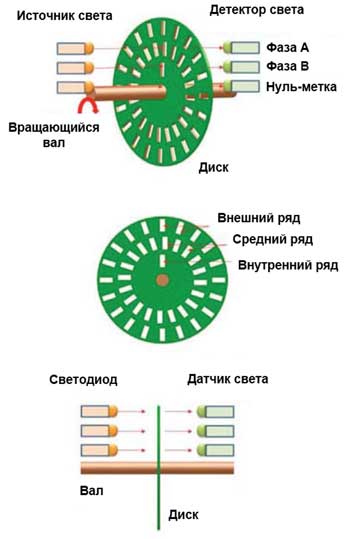

Рис. 1. Оптические энкодеры.

Физическое расположение фотодатчиков позволяет энкодеру определять направление вращения. Основная схема преобразует выходные импульсные последовательности двух датчиков (называемых выходами A и B) в пару битовых потоков, по которым можно судить как о движении, так и о его направлении.

Однако энкодер является инкрементальным, а не абсолютным датчиком положения. Чтобы определять абсолютное положение, в большинство энкодеров добавляют третий выход и фотосенсор для получения нуль-метки. При этом вал должен совершить достаточный поворот, чтобы поймать этот сигнал. Есть способы добавления к оптическому энкодеру полноценного сигнала абсолютного положения, но это усложняет устройство датчика.

Оптические энкодеры предлагают очень хорошее разрешение, но они не так надежны, как резольверы: на пути прохождения оптического сигнала может оказаться грязь, или кодирующий диск может быть загрязнен. Однако производительность энкодеров более чем достаточна для многих приложений - они компактные, легкие, имеют небольшое потребление, просты в подключении и отличаются малой стоимостью.

Примерами типовых оптических датчиков для двигателей и систем с вращением являются двухканальные модули HEDS-9000 и HEDS-9100 производства Avago Technologies (теперь - Broadcom). Эти недорогие высокопроизводительные модули включают в себя светодиоды с линзами и микросхему детектора, которые вместе с управляющей электроникой и выходным интерфейсом помещены в небольшой пластиковый корпус C-образной формы (рис. 2). Модули имеют сильно коллимированный источник света и особое расположение фотоприемника, что делает их малочувствительными к несоосности при установке.

Двухканальные модули HEDS-9000 и HEDS-9100

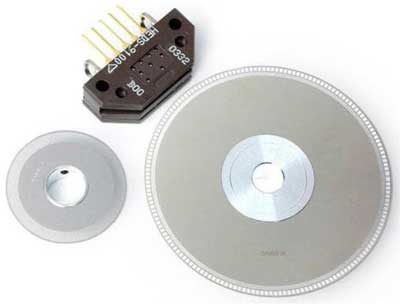

Рис. 2. Двухканальные модули HEDS-9000 и HEDS-9100.

Обратите внимание, что кодирующий диск, называемый кодовым колесом, приобретается отдельно, с разрешением 500 CPR (отсчетов на оборот) и 1000 CPR для HEDS-9000 и 96…512 CPR для HEDS-9100. Модули имеют два канала (A и B) с TTL-совместимыми цифровыми выходами и требуют одного источника питания 5 В.

Существует альтернатива оптическим энкодерам – энкодеры, использующие емкостную связь вместо оптической, как, например, в датчиках CUI AMT10 Series (рис. 3). Это семейство включает ряд надежных высокоточных модулей, доступных в инкрементальных и абсолютных версиях, с разрешением до 12 бит (4096 отсчетов). Разрешение выбирается пользователем из 16 значений с помощью четырехпозиционного DIP-переключателя. Состояние квадратурных выходов A/ B этих модулей передается по стандартному CMOS-совместимому интерфейсу SPI.

Емкостный энкодер CUI AMT10

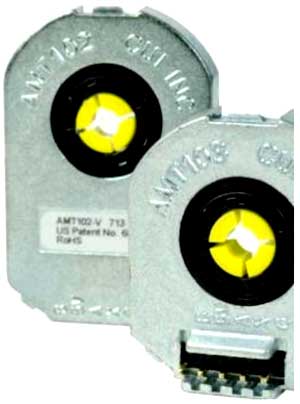

Рис. 3. Емкостный энкодер CUI AMT10.

В отличие от оптических энкодеров в CUI AMT используется повторяющийся выгравированный рисунок из проводников на движущейся и неподвижной частях энкодера. При вращении энкодера относительная емкость между двумя частями увеличивается или уменьшается, и это изменение емкости детектируется, что несколько похоже на работу фототранзисторов в оптическом энкодере. При этом влияние пыли и загрязнений оказывается незначительным.

Стоит иметь в виду, что резольверы и энкодеры все-таки являются механическими системами с особыми требованиями к монтажу и электрической совместимости. Чтобы не производить множество разных уникальных датчиков, CUI предлагает для серии AMT10 различные вспомогательные аксессуары: рукава, крышки и монтажные основания. Поэтому один и тот же базовый датчик может использоваться с валами различного диметра и для различных способов установки. Резольверы и энкодеры обеспечивают измерения с разрешением до 1/100° (0.6 угловой минуты) или даже лучше, но разрешение - это не то же самое, что точность (для некоторых приложений более важен первый параметр, а для других приложений - второй).

Независимо от того, используется ли в системе резольвер или энкодер, в ней все равно существуют источники ошибок: температурная погрешность, изменение скорости вращения, нежелательные фазовые сдвиги и другие факторы. Однако производители этих устройств разработали способы устранения или компенсации многих из этих погрешностей. Для этого часто используются промежуточные схемы на основе ИС, которые помещают между необработанным выходным сигналом сенсора и приведенным выходом, который поступает на системный контроллер.

Наступление датчиков Холла

Еще один класс энкодеров или датчиков, основанный на давно известном принципе, требует эффективной полупроводниковой электроники и наличия подходящих корпусных исполнений. Кроме того, важная интерфейсная схема, способная работать с минимальным напряжением и легко взаимодействовать с системой, теперь доступна в интегральном исполнении, что еще больше упрощает использование этой технологии. Устройства с датчиками Холла могут применяться как для измерения тока через проводник, который является частью датчика, так и для обнаружения окружающего магнитного поля.

В состав некоторых датчиков Холла входит не только сам сенсор. Например, трехосевой датчик положения MLX90367 производства компании Melexis представляет собой интегральную микросхему абсолютного датчика, чувствительного к плотности магнитного потока, проходящего перпендикулярно и параллельно поверхности ИС. Он чувствителен к трем составляющим плотности потока, что позволяет MLX90367 (совместно с корректной магнитной системой) распознавать абсолютное положение любого движущегося магнита (например, вращение в диапазоне 0…360°).

Данное устройство, имея 12-битное разрешение, способно выполнять обработку сигнала с помощью встроенного микроконтроллера и DSP (рис. 4). Это позволяет делать необходимые вычисления, вносить поправки для существующих нелинейностей и многое другое. Микросхема имеет множество особенностей и функций, выбираемых пользователем, а также поддерживает различные форматы выходных данных, включая расширенный формат со встроенной коррекцией ошибок SENT (SAE J2716-2010), который широко используется в автомобильных приложениях.

Melexis MLX90367

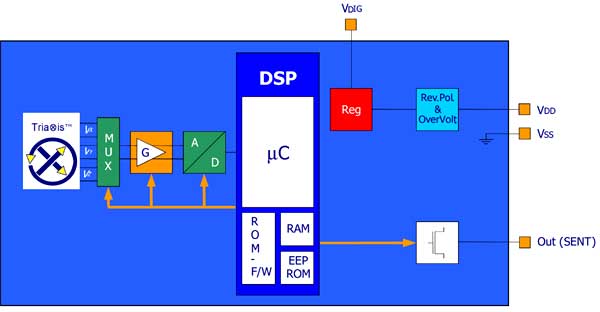

Рис. 4. Melexis MLX90367.

Большинство магнитных энкодеров с датчиками Холла использует специальное колесо, прикрепленное к валу двигателя. По периметру данного колеса располагаются полюса с северным и южным направлениями намагничивания. Такая конструкция представляет собой магнитный аналог кодирующего диска оптических энкодеров. Колесо обычно изготавливают из феррита, литого под давлением, в который встроен массив намагниченных элементов. Типичное колесо имеет 32 полюса (16 северных и 16 южных), поэтому разрешение оказывается намного меньше, чем для оптических энкодеров или резольверов, но зачастую этого достаточно для многих приложений. Обычно используется одновременная установка трех датчиков Холла, расположенных с электрическим смещением 120° друг от друга.

Заключение

Разработчики, которым требуется определять положение вала двигателя, скорость или ускорение, имеют в своем распоряжении богатый выбор вариантов решений, охватывающих широкий диапазон ключевых характеристик и параметров производительности. Резольверы, оптические и емкостные датчики, а также датчики Холла имеют свою специфику. Тот или иной вариант может оказаться более предпочтительным за счет особенностей конкретных приложений.

Статью подготовил и перевел Гавриков Вячеслав, г. Смоленск,
по материалам журнала «Electronics information update».
