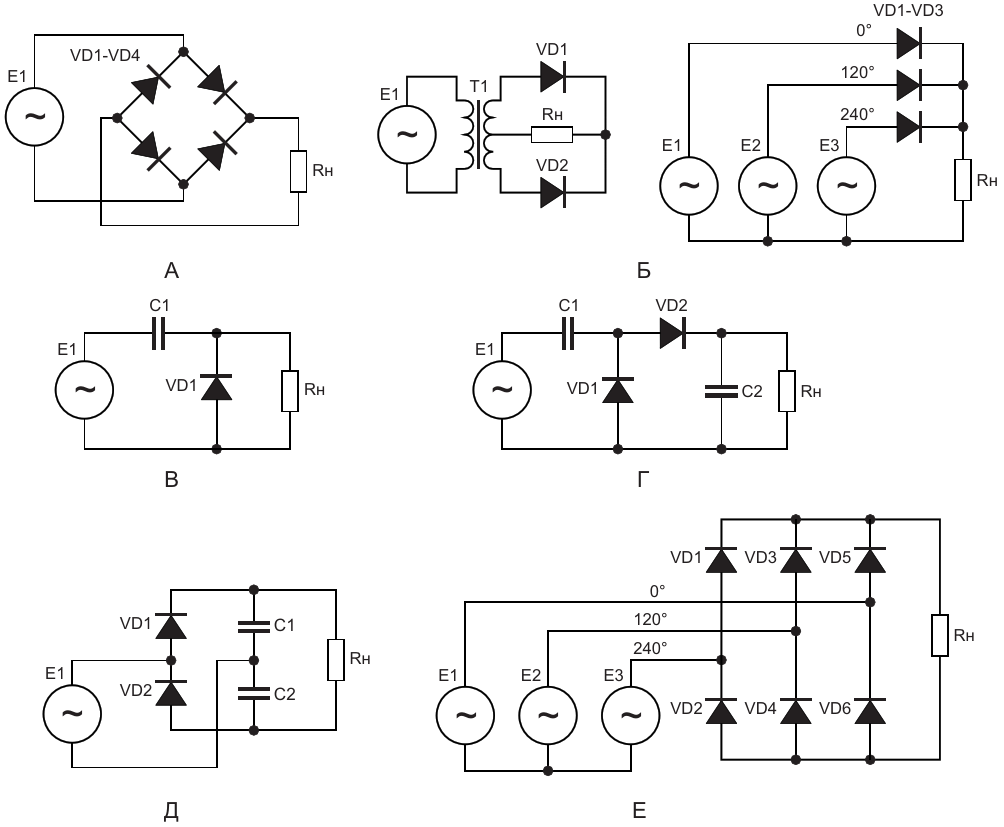

Классические схемы выпрямителей: А - Мостовой выпрямитель переменного тока К.Ф. Поллака (1895), Л. Гретца (1897) Б - Однофазный двухполупериодный и трёхфазный однополупериодный выпрямитель В.Ф. Миткевича (1901) В - Однополупериодный выпрямитель П.У. Вилла

Скачать PDF

Другие материалы из основного документа

• Статья «Многофазные выпрямители с умножением напряжения»
• Рисунок 1. Классические схемы выпрямителей: А - Мостовой выпрямитель переменного тока К.Ф. Поллака (1895), Л. Гретца (1897) Б - Однофазный двухполупериодный и трёхфазный однополупериодный выпрямитель В.Ф. Миткевича (1901) В - Однополупериодный выпрямитель П.У. Вилла
• Рисунок 2. Трехфазный выпрямитель с двумя выходными напряжениями
• Рисунок 3. Многофазный выпрямитель с двумя выходными напряжениями
• Рисунок 4. Трехфазные выпрямители с двумя выходными напряжениями: А и Б - по схеме «звезда»; В - «треугольник»
• Рисунок 5. Трехфазный выпрямитель (упрощенный вариант) с двумя выходными напряжениями
• Рисунок 6. Многофазный выпрямитель (упрощенный вариант) с двумя выходными напряжениями
• Рисунок 7. Многофазный трансформаторный двухполупериодный выпрямитель, имеющий: А - одно выходное напряжение; Б - два выходных напряжения разной полярности
• Рисунок 8. Многофазный мостовой выпрямитель с включением источников напряжения по схеме «треугольник»
• Рисунок 9. Диодно-емкостной однофазный выпрямитель (слева) и многофазный выпрямитель параллельного типа на его основе (справа)
• Рисунок 10. Многофазный выпрямитель на основе последовательного включения диодно-емкостных выпрямителей
• Рисунок 11. Многофазный выпрямитель на основе последовательного включения мостовых выпрямителей
• Рисунок 12. Многофазный выпрямитель с переключаемыми выходными напряжениями положительной (0, +163 В, +325 В) и отрицательной (-325 В, -162 В, 0) полярности
