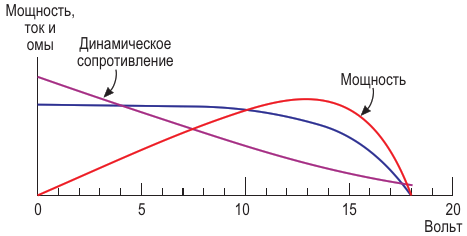

Кривые тока, мощности и динамического сопротивления для фотоэлектрического устройства Solec S-70C. Динамическое сопротивление фотоэлектрического устройства здесь больше не является статичной горизонтальной линией, которую мы видели на Рисунке 3
