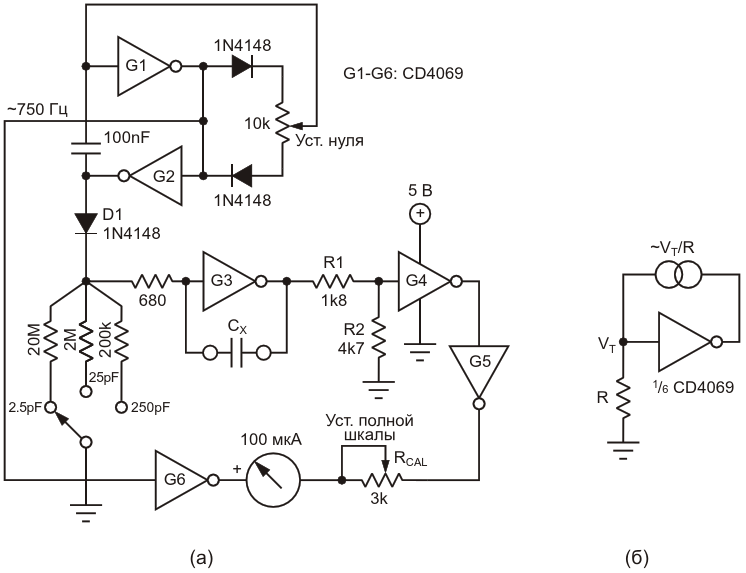

Измеритель емкости с диапазонами полной шкалы 2.5 пФ-250 пФ, в котором использованы все шесть инверторов микросхемы CD4069 (а). Источник постоянного тока на одном логическом элементе (б)

Скачать PDF

Другие материалы из основного документа

• Статья «Устройство на КМОП элементах измеряет емкости пикофарадного диапазона»
• Рисунок 1. Измеритель емкости с диапазонами полной шкалы 2.5 пФ-250 пФ, в котором использованы все шесть инверторов микросхемы CD4069 (а). Источник постоянного тока на одном логическом элементе (б)
• Рисунок 2. Диаграммы, поясняющие работу схемы на Рисунке 1. Синий цвет - сигнал на входе логического элемента G5, красный - на входе G6
• Рисунок 3. Реализация ШИМ с использованием двух инверторов
