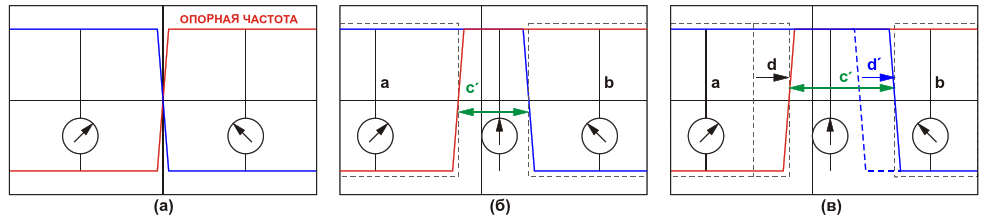

Диаграммы, поясняющие работу схемы на Рисунке 1. Синий цвет - сигнал на входе логического элемента G5, красный - на входе G6

АвторыRaju Baddi
Основной документСтатья «Устройство на КМОП элементах измеряет емкости пикофарадного диапазона»
ОписаниеРисунок 2
Формат / Размер файлаPDF / 22 Кб
Язык документарусский

Диаграммы, поясняющие работу схемы на Рисунке 1 Синий цвет - сигнал на входе логического элемента G5, красный - на входе G6
