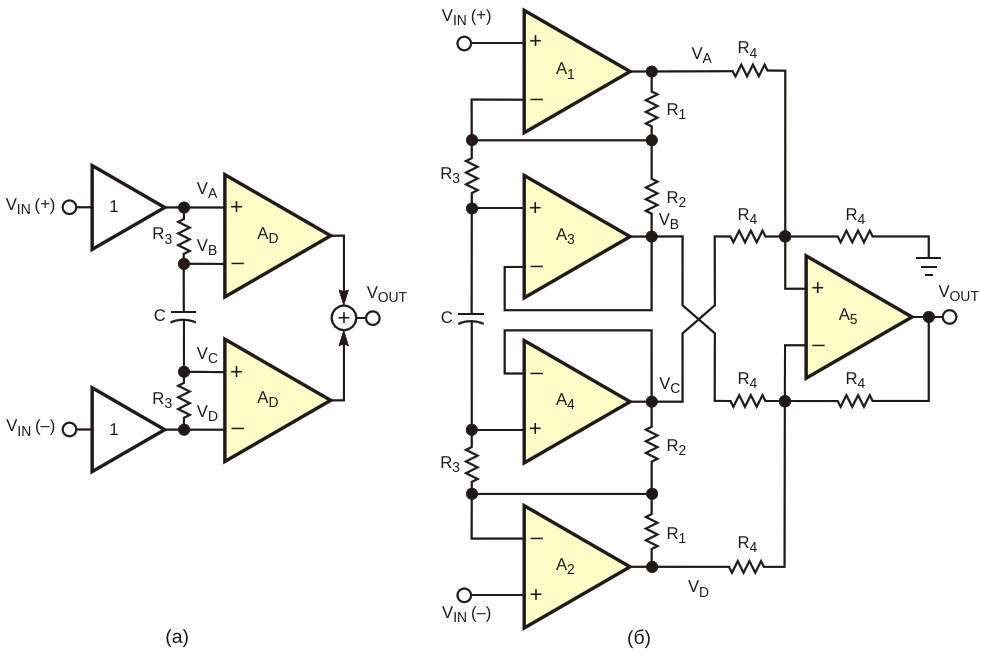

На упрощенной схеме показан развязывающий конденсатор C (а). В подробной схеме (б) используются усилительные каскады и каскад сумматора-вычитателя

Авторы	Dobromir Dobrev
Основной документ	Статья «Инструментальный усилитель обеспечивает высокий CMRR при низком напряжении питания»
Описание	Рисунок 1
Формат / Размер файла	PDF / 25 Кб
Язык документа	русский

Другие материалы из основного документа

Рисунок 1. На упрощенной схеме показан развязывающий конденсатор C (а). В подробной схеме (б) используются усилительные каскады и каскад сумматора-вычитателя
Рисунок 2. Этот инструментальный усилитель с большим CMRR работает при очень низких напряжениях питания
