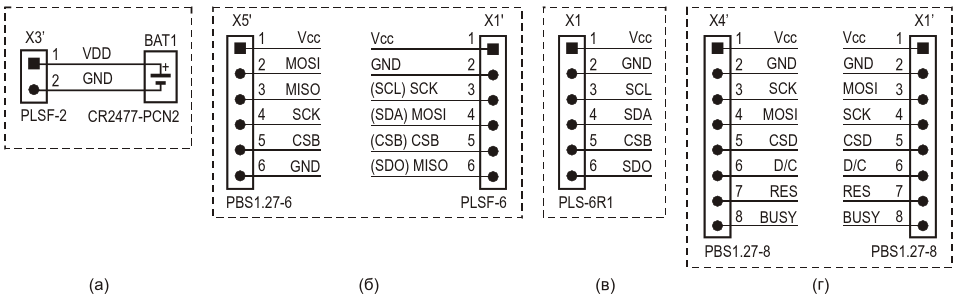

Схемы кабелей: (a) - кабель питания, (б) - кабель подключения к BME280, (в) - модуль BME280, ( г) - кабель подключения к дисплею

Авторы	Алексей Кузьминов - Москва
Основной документ	Статья «Усовершенствованный барометр-термометр-гигрометр с E-ink дисплеем. Часть 1. Принципиальные схемы»
Описание	Рисунок 2
Формат / Размер файла	PDF / 30 Кб
Язык документа	русский

Другие материалы из основного документа

Рисунок 1. Схема платы МК
Рисунок 2. Схемы кабелей: (a) - кабель питания, (б) - кабель подключения к BME280, (в) - модуль BME280, ( г) - кабель подключения к дисплею
Рисунок 3. Схема платы E-ink дисплея
