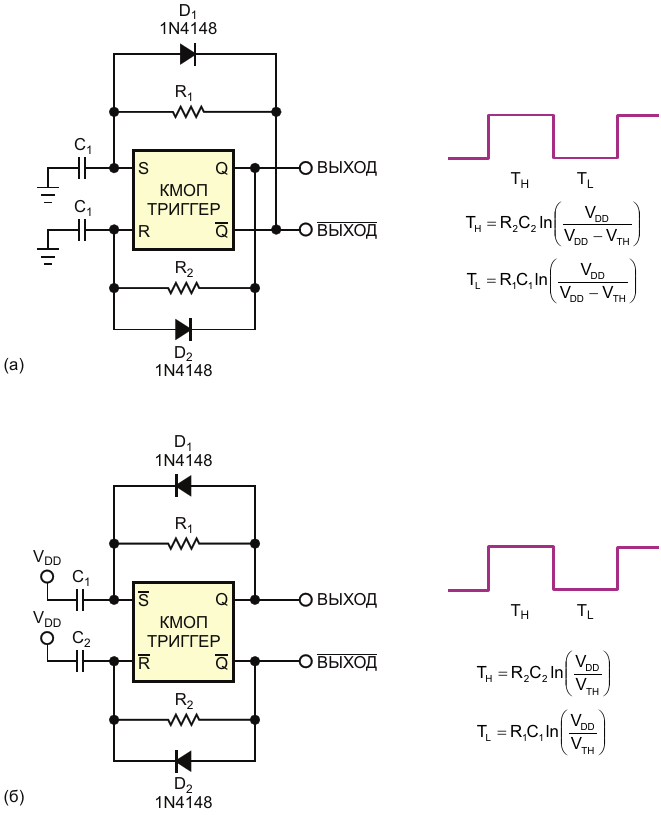

Подключение конденсаторов - к земле или к шине V_DD, - зависит от активного уровня входных сигналов: высокого (а) или низкого (б)

Авторы	Luca Bruno
Основной документ	Статья «Превратите RS-триггер в автоколебательный/ждущий мультивибратор»
Описание	Рисунок 1
Формат / Размер файла	PDF / 18 Кб
Язык документа	русский

Другие материалы из основного документа

Рисунок 1. Подключение конденсаторов - к земле или к шине V_DD, - зависит от активного уровня входных сигналов: высокого (а) или низкого (б)
Рисунок 2. Полярность фронта, запускающего мультивибратор, зависит уровня активности входного сигнала: высокого (а) или низкого (б)
