Компенсация ошибки R_ON мультиплексора за счет снятия выходного сигнала со стороны вывода ключа, коммутирующего резистор установки усиления

Авторы	Stephen Woodward
Основной документ	Статья «Устраните (в основном) ошибки R_ON и R_OFF мультиплексора регулировки усиления»
Описание	Рисунок 1
Формат / Размер файла	PDF / 13 Кб
Язык документа	русский

Другие материалы из основного документа

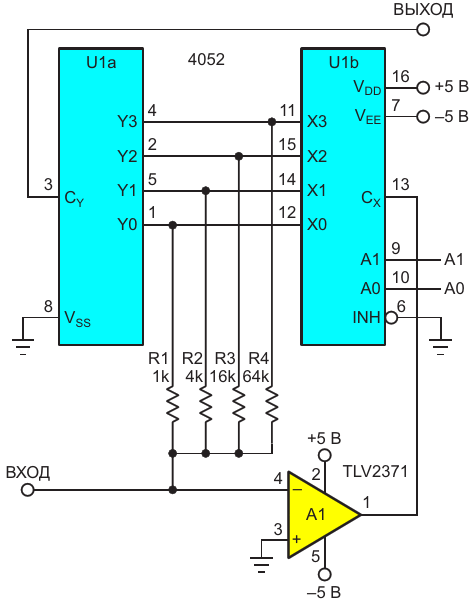

Рисунок 1. Компенсация ошибки R_ON мультиплексора за счет снятия выходного сигнала со стороны вывода ключа, коммутирующего резистор установки усиления
Рисунок 2. Устранение ошибки R_OFFмультиплексора путем направления тока утечки в землю с помощью резисторов R_Z
