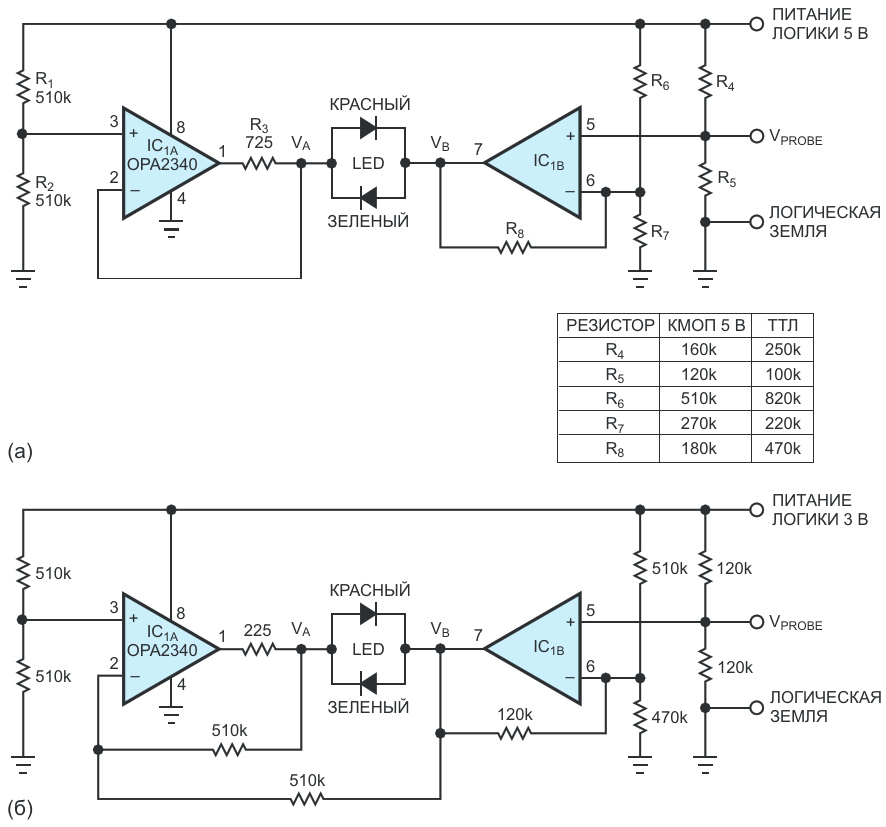

Простой ручной логический пробник основан на сдвоенном rail-to-rail операционном усилителе и двухцветном светодиоде (а). Модифицированная схема пробника работает с 3-вольтовой КМОП логикой (б)

Скачать PDF

Другие материалы из основного документа

• Статья «Простой логический пробник с двухцветным светодиодом»
• Рисунок 1. Простой ручной логический пробник основан на сдвоенном rail-to-rail операционном усилителе и двухцветном светодиоде (а). Модифицированная схема пробника работает с 3-вольтовой КМОП логикой (б)
• Рисунок 2. Выходное напряжение V_B усилителя IC_1B ограничивается напряжением положительной или отрицательной шины питания в зависимости от напряжения на щупе пробника
