Плавающий конденсатор C2 сбрасывает выходное пилообразное напряжение R_RIO операционного усилителя A1 до нуля, позволяя привязать его к положительной шине вместо земли

Скачать PDF

Другие материалы из основного документа

• Статья «Преобразование прямоугольных импульсов в пилообразные»
• Рисунок 1. Для обычной схемы преобразования цифровых прямоугольных импульсов в аналоговое пилообразное напряжение нужна отрицательная шина питания

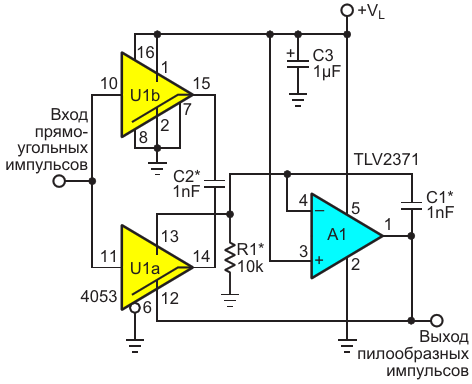

• Рисунок 2. Плавающий конденсатор C2 сбрасывает выходное пилообразное напряжение R_RIO операционного усилителя A1 до нуля, позволяя привязать его к положительной шине вместо земли
• Рисунок 3. Форма напряжений на входе прямоугольных импульсов и на выходе пилообразных импульсов, где V_SAW = V_L T/(R1C1)
