Окончательная рабочая схема. Усиление и смещение теперь разделены, что значительно упрощает калибровку

Авторы	Nick Cornford
Основной документ	Статья «Вставить PRTD в слот термистора. А это возможно?»
Описание	Рисунок 3
Формат / Размер файла	PDF / 30 Кб
Язык документа	русский

АЦП азиатских производителей. Часть 3. Многоканальные АЦП с синхронной выборкой

Другие материалы из основного документа

Статья «Вставить PRTD в слот термистора. А это возможно?»

Рисунок 1. Базовая схема на основе термистора и ее расчетная характеристика
Рисунок 2. Вероятно, самая простая схема (2а), способная обеспечить соответствие выходного сигнала отклику термистора, и несколько лучший вариант (2б). Обе схемы имеют недостатки, а номиналы компонентов не оптимизированы. Они предназначены для демонстрации принципа,

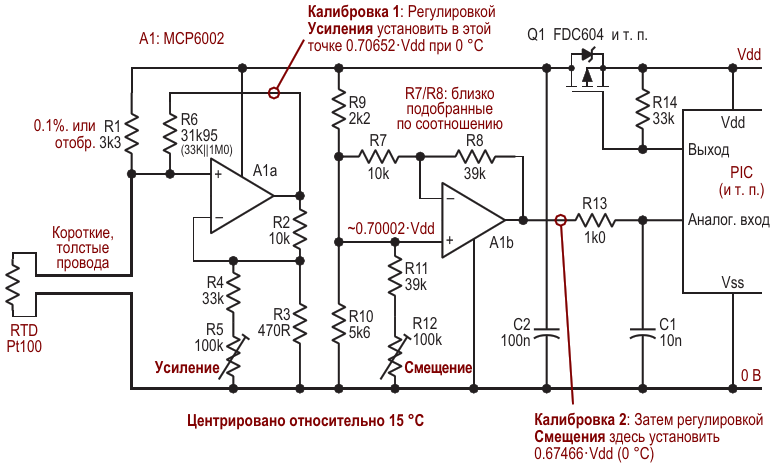

Рисунок 3. Окончательная рабочая схема. Усиление и смещение теперь разделены, что значительно упрощает калибровку
Рисунок 4. Построение графика зависимости выходного сигнала от сопротивления RTD теперь дает результат, практически неотличимый от целевой прямой линии а (идеализированная) погрешность составляет гораздо меньше 1 миллиградуса. Это демонстрирует предел характеристик
Рисунок 5. Длинные выводы PRTD могут привести к ошибкам смещения. Использование четырехпроводного подключения Кельвина минимизирует их. Если АЦП микроконтроллера имеет выводы для внешнего опорного напряжения, их можно подключить к схеме для (теоретического) повышени
