Сергей Пичугин
Новости Электроники 7, 2007
Необходимо повысить КПД и уменьшить габариты однотактного обратноходового или двухтактного преобразователя? Хотите уменьшить потери на выпрямителе? В этом Вам поможет новый контроллер синхронного выпрямителя IR1167 от компании International Rectifier.
Синхронное или, как его еще называют, активное выпрямление – это один из способов повысить эффективность источника питания – вариант, при котором в выходном выпрямителе вместо диода Шоттки применяется синхронно управляемый MOSFETтранзистор. Благодаря низкому сопротивлению открытого канала современного MOSFET-транзистора, удается снизить прямое падение напряжения на выпрямителе, что, соответственно, приводит к уменьшению потерь в этом узле. При существующей на сегодняшний день элементной базе данное утверждение справедливо для источников питания с выходным напряжением до 12, максимум 18 вольт. Немаловажная задача – правильно управлять «синхронным» транзистором.
Аналоговый контроллер IR1167 относится к серии ИС «Smart Rectifier» («интеллектуальный выпрямитель») и позволяет управлять одним N-канальным транзистором (или несколькими, параллельно включенными) в синхронном выпрямителе. Типовая схема включения отображена на рисунке. Особенность принципа работы – измерение дифференциального напряжения между стоком и истоком силового MOSFET - транзистора, включенного вместо выпрямительного диода, и дальнейшая обработка этой информации с помощью компараторов с гистерезисом и специальными цепями задержек.
Читать далее статью в полном обьеме (pdf)

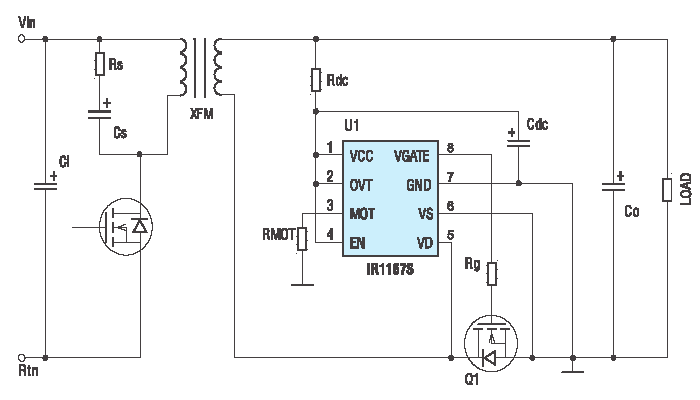

Типовая схема включения IR1167
