Анатолий Андрусевич
Новости электроники 8, 2007
Микросхема MAX232, разработанная 20 лет назад, до сих пор остается мировым стандартом для создания интерфейса RS-232. Но и сейчас компания Maxim Integrated Products предлагает самый большой выбор интерфейсных микросхем, подтверждая тем самым признанное лидерство в этой области. Созданы новые микросхемы для реализации стандартов RS-232, RS-485/RS-422, обладающие уникальными параметрами.
Экономичность и надежность идеальный приемопередатчик RS-232
Несмотря на широкое развитие новых цифровых интерфейсов, все еще остается популярным стандарт RS-232. Однако современный уровень электронных устройств выдвигает и совершенно новые требования ко всем электронным компонентам, включая и интерфейсные приемопередатчики. Микросхемы MAX3224E и MAX3225E имеют, кроме всего прочего, вариант поставки в миниатюрном корпусе TQFN размером всего 5 x 5 мм. Основные преимущества:
Работа от напряжения менее +5 В
Большое количество электроники в настоящее время имеют напряжение питания 3 В, а для интерфейса RS-232, как известно, требуется минимум +5 В для передачи «нуля» и минимум -5 В для передачи «единицы». В новых микросхемах применяются специально разработанные регулируемые удвоитель и инвертор напряжения, которые обеспечивают на выходе ±5,4 В. Экономичность преобразователей повышена за счет пропуска импульсов в момент, когда выходное напряжение достигло нормы. Дополнительное повышение экономичности достигается меньшими потерями при перезарядке емкости соединительного кабеля, поскольку выходное стабилизированное напряжение меньше, чем нестабилизированное ±10 В (без нагрузки) у микросхем предыдущего поколения. Испытания показали более стабильную работу микросхем с регулируемыми преобразователями по сравнению с нерегулируемыми, особенно на больших скоростях и/или длинных линиях. Для уменьшения потерь при передаче были специально разработаны передающие ключи с падением напряжения не более 200 мВ. Таким образом гарантирутся выходное напряжение не менее ±5 В при напряжении питания от 3 В до 5,5 В во всем рабочем диапазоне температур. Минимальная скорость передачи данных микросхемы MAX3225E составляет 1 Мбод.
Читать далее статью в полном обьеме (pdf)

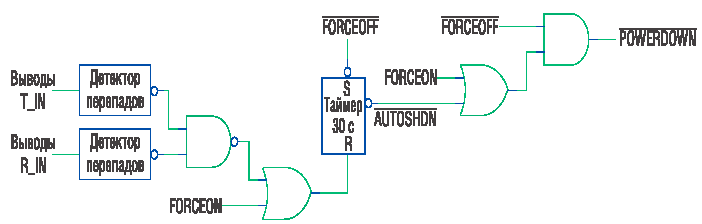

Логическая схема функции AutoShutdown PLUS
Типовая схема включения микросхем MAX13487E, MAX13488E.
