Схема сборщика бесплатной энергии позволяет преобразовывать энергию окружающих радиочастотных волн в электрическую энергию и может неограниченно долго выдавать мощность от 40 до 10 Вт.
Концепция схемы
Правильная настройка антенны дает возможность увеличения выходной мощности. Размещение антенны в непосредственной близости от большого металлического предмета помогает генерировать дополнительную мощность.
Провод антенны должен иметь длину более 45 метров, и для достижения наилучшего результата его необходимо разместить горизонтально на более высокой платформе. Чем выше установлена антенна, тем больше эффективность ее работы. При этом желательно располагать схему ближе к антенне.
Предлагаемая схема сборщика бесплатной энергии действует как пассивный детектор. Когда волна проходит через большой металлический объект, мощность увеличивается. Одним из основных направлений использования этого процесса является изучение вулканов.
Выбор антенны
Чувствительность антенны позволяет улавливать колебания энергии, исходящие от земли, и часто используется для получения сигнала предупреждения о возможной сейсмической активности.
Таким образом, можно подытожить, что размещение антенны имеет очень большое значение для получения наилучшего результата. Также можно использовать множество таких схем, соединив их входы вместе, чтобы производить достаточно энергии для подачи электричества в дом. Однако следует отметить, что для каждого устройства нужна своя антенна.
Радиочастотная мощность зависит от местоположения. Если место установки находится рядом с городом или в непосредственной близости от передатчиков, излучающих радиочастоты высокого уровня, характеристики устройства будут оптимальными.
Если вы хотите получать бесплатную электроэнергию из атмосферы у себя дома, сначала можете провести эксперимент с антеннами разной длины и размера.
Высота имеет большое значение
Чем выше размещена антенна, тем лучше полученный результат. При монтаже необходимо также помнить, что заземление схемы должно быть хорошо проводящим. Его можно сделать из металлической трубы или стержня.
Принципиальная схема

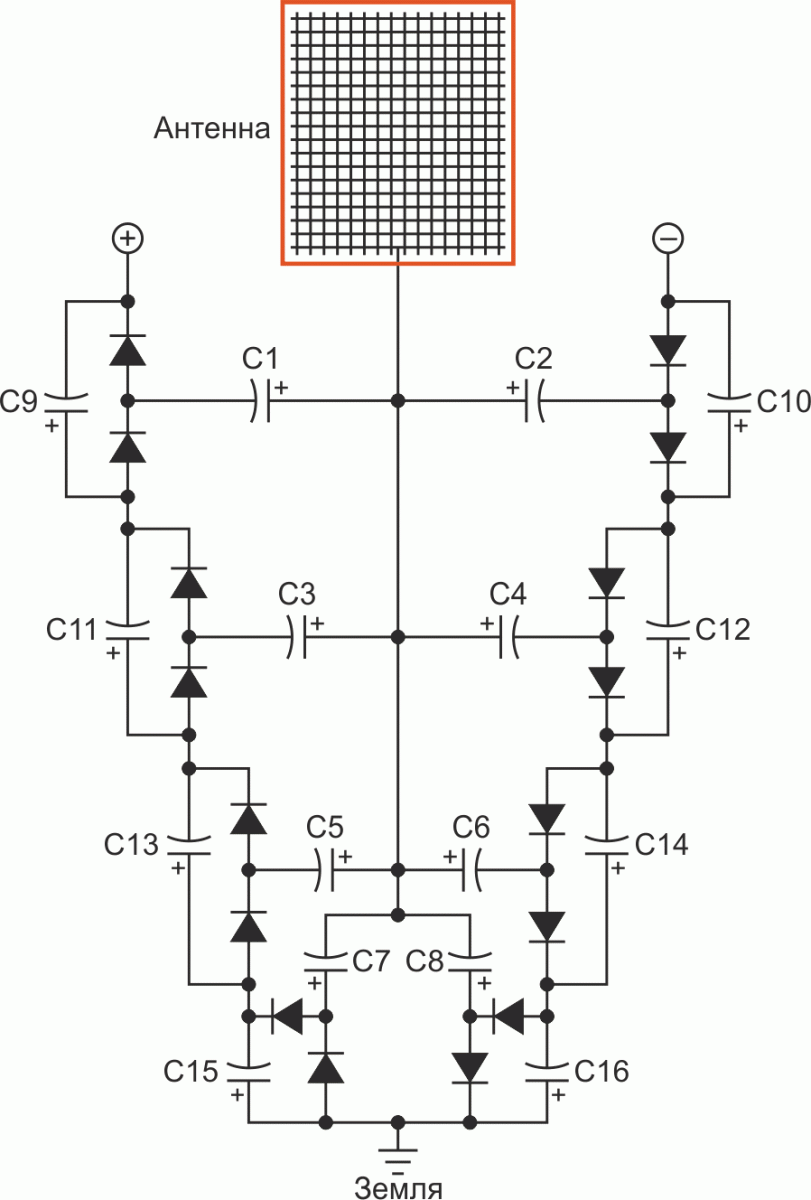

Принципиальная схема устройства сбора энергии показана на Рисунке 1.
![]() |
|
Рисунок 1. | Принципиальная схема устройства сбора энергии. |
Перечень компонентов
- Все диоды 1N4148.
- Конденсаторы C1 – C8: 0.22 мФ/100 В лавсановые.
- Конденсаторы C9 – C16: 33 мФ/25 В электролитические.
Улучшение устройства сбора энергии

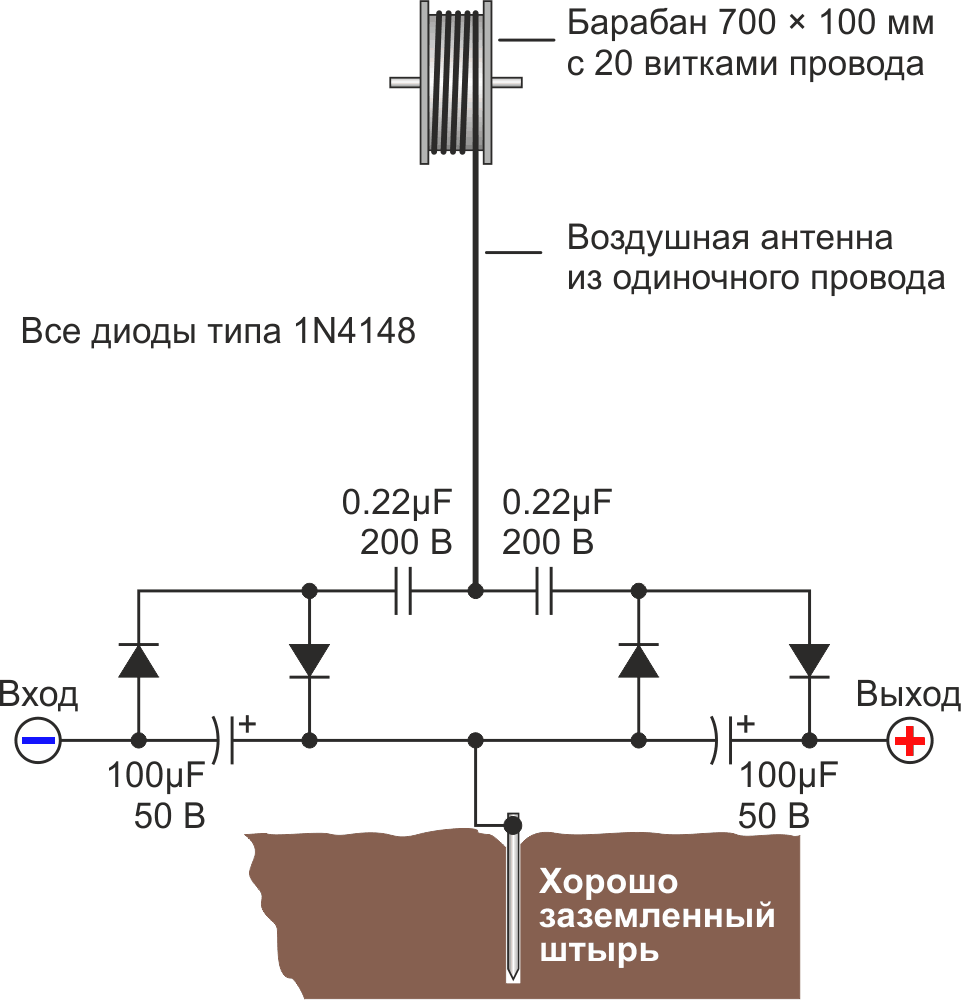

Один из заинтересованных читателей моего блога г-н Прашант Дхонде прислал мне еще одну, более полную схему получения бесплатной энергии (Рисунок 2).
![]() |
|
Рисунок 2. | Улучшенная схема устройства сбора энергии. |

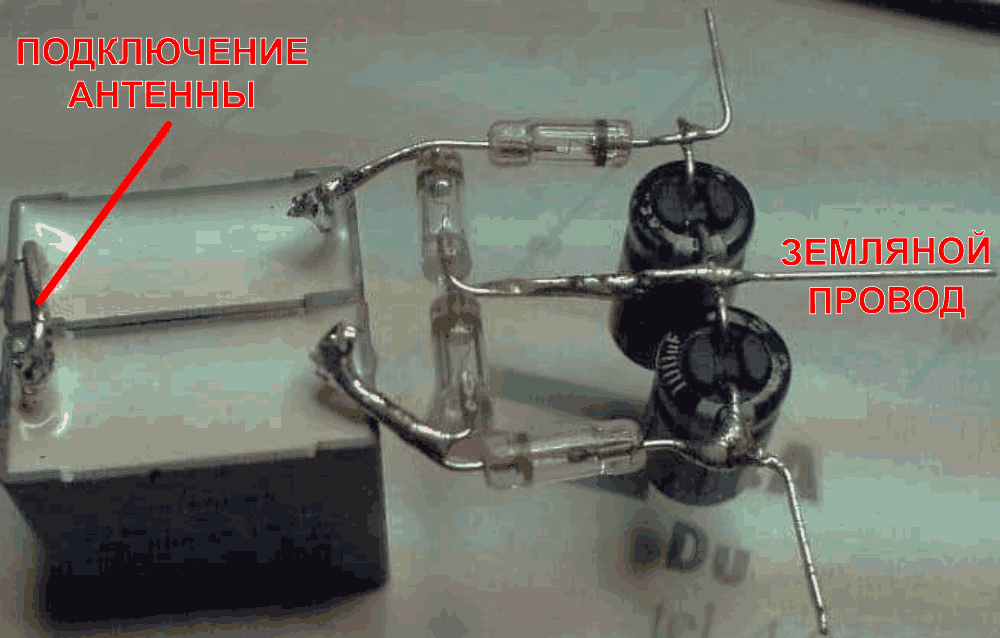

Дополнительная информация об этой конструкции представлена на Рисунке 3.
![]() |
|
Рисунок 3. | Подключение антенны. |

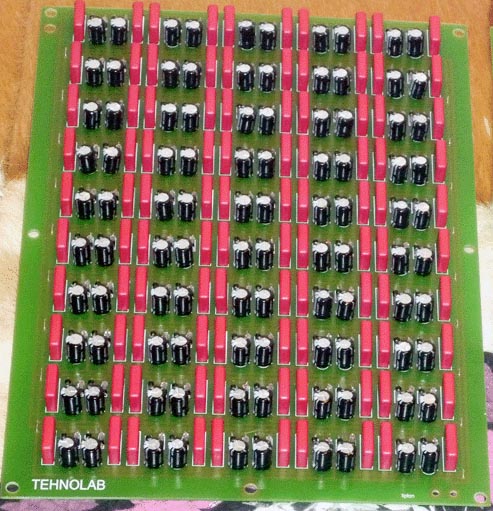

Один из моих читателей собрал из сборщиков энергии БОЛЬШУЮ плату (Рисунок 4). Он написал:
«Эта конструкция обеспечивает серьезную мощность, достаточную, чтобы нанести травму или убить неосторожного человека. Два модуля будут очень ярко зажигать светодиод, доводя напряжение на нем до 2.6 В. Если светодиод убрать, то напряжение поднимется примерно до двадцати вольт и его будет достаточно для зарядки 12-вольтовой батареи или банка аккумуляторов, хотя для этого потребуется время. С двадцатью модулями 12-вольтовый аккумулятор можно зарядить за ночь. Подсчитано, что при использовании двухсот модулей мощности будет достаточно для питания домашнего хозяйства, хотя это еще не было сделано. Следует учитывать, что каждый модуль дешев и прост в изготовлении, поэтому идеальным решением будет создание стека модулей, в который позже можно будет добавить дополнительные модули для увеличения мощности».
![]() |
|
Рисунок 4. | Плата сборщика энергии. |
Проверьте сами.
