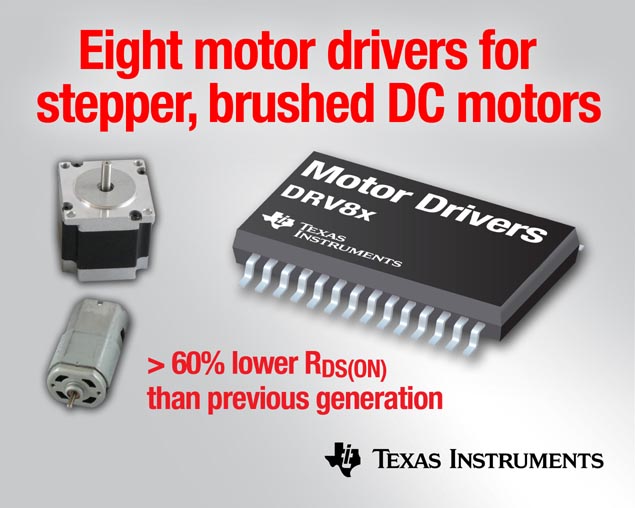

Компания TI выпускает восемь новых драйверов шаговых двигателей и щеточных двигателей постоянного тока

Сопротивление R_DS(on) новых драйверов минимум на 60 % ниже по сравнению с драйверами предыдущего поколения, они также обеспечивают работу при большем токе и обладают улучшенными тепловыми характеристиками

Компания Texas Instruments пополнила семейство драйверов DRV8x восемью новыми устройствами, с максимальным рабочим током до 5 А. Сопротивление R_DS(on) новых драйверов DRV8x не превышает 100 мОм, что более чем на 60% меньше, чем у драйверов предыдущего поколения. Это позволяет работать при большем токе и обеспечивает улучшенные тепловые характеристики. Все устройства в этом семействе предусматривают микрошаговые режимы работы с разрешением до 256 микрошагов и выше (при использовании внешнего микроконтроллера) или до 32 микрошагов (при использовании внутреннего индексатора).

Основные функции и преимущества

• Драйверы биполярных шаговых двигателей
  Работа при пиковом токе от 2.5 до 5 А и интерфейсы управления активацией фаз (PH/EN), регулировки шага и направления с помощью индексатора, а также интерфейсы управления широтно-импульсной модуляцией (ШИМ). Поддерживается микрошаговый режим работы с разрешением 1/256 и выше наряду с медленным и смешанным режимами, а также режимом быстрого затухания. Это обеспечивает плавное и бесшумное движение с высоким разрешением, что необходимо для таких устройств, как принтеры, сканеры, камеры слежения, устройства выдачи наличных денег, медицинское оборудование и промышленная автоматика.

• Драйверы щеточных двигателей постоянного тока
  Работа при пиковом токе от 2.5 до 5 А и интерфейсы управления активацией фаз (PH/EN), а также интерфейсы управления широтно-импульсной модуляции (ШИМ). Внутренние поцикловые защитные устройства ограничения пусковых бросков контролируют токи, защищая привод и снижая общую стоимость системы при различном использовании, например в принтерах, робототехнике, игрушках, серводвигателях, оборудовании для текстильного производства, электромагнитных клапанах и бытовой электронике.

• Устойчивость к сбоям, надежность и полная защита
  Улучшенная внутренняя защита включает блокировку превышения тока, перегрева, прострела и понижения напряжения, а также увеличивает надежность системы и производительность.

• Упрощенная конструкция и ускоренный вывод продуктов на рынок
  Приводы двигателей DRV8x объединяют схемы приводов затвора, транзисторы MOSFET, схемы защиты и схемы регулировки тока, что уменьшает сложность конструкции, габариты плат и время вывода продуктов на рынок по сравнению с дискретными решениями.

• Пути улучшения
  Совместимость по выводам с уже существующими приводами двигателей DRV8x обеспечивает гибкое применение как при сильном, так и слабом токе.

Инструменты и поддержка

Для каждого из восьми приводов двигателей доступен оценочный модуль (EVM) по рекомендуемой розничной цене 149 дол. США, включающий схемы, файлы Gerber и простой в использовании графический интерфейс пользователя для легкой установки, а также все необходимые кабели и ПО.

Упаковка, наличие и цены

Новые приводы двигателей DRV8x уже доступны в корпусе HTSSOP размерами 9.7 × 6.4 мм. Стоимость каждого привода составляет 2.25 дол. США за штуку в партиях по 1000 шт. за исключением модели DRV8825, доступной по цене 2.40 дол. США за штуку в партиях по 1000 шт.

Описание продуктов

Новинки в семействе приводов двигателей DRV8x.

• Биполярные шаговые приводы двигателей
  • DRV8813. До 2.5 А с четырьмя уровнями регулировки силы тока и интерфейсом управления активацией фаз (PH/EN).
  • DRV8825. До 2.5 А со внутренним индексатором, поддерживающим микрошаговый режим работы с разрешением до 32 микрошагов.
  • DRV8829. До 5 А с 32 уровнями регулировки силы тока и интерфейсом управления активацией фаз (PH/EN). Для управления одним биполярным шаговым двигателем 5 А требуется два устройства DRV8829.

• Приводы щеточных двигателей постоянного тока
  • DRV8814. Поддерживает два щеточных двигателя постоянного тока 2.5 А с поцикловой защитой от пусковых бросков тока и интерфейсом управления активацией фаз (PH/EN).
  • DRV8840. До 5 А с поцикловой защитой от пусковых бросков тока и интерфейсом управления активацией фаз (PH/EN).

• Приводы биполярных шаговых двигателей или щеточных двигателей постоянного тока
  • DRV8841. Поддерживает один биполярный шаговый двигатель 2.5 А или два щеточных двигателя постоянного тока 2.5 А. Имеет четыре уровня регулировки силы тока, поцикловую защиту от пусковых бросков тока и тормоз с поддержкой интерфейса управления ШИМ.
  • DRV8842. Поддерживает один щеточный двигатель постоянного тока 5 А. Два устройства DRV8842 также могут использоваться для управления одним биполярным шаговым двигателем 5 А. Привод включает 32 уровня регулировки силы тока, поцикловую защиту от пусковых бросков тока и тормоз с поддержкой интерфейса управления ШИМ.
  • DRV8843. Поддерживает один биполярный шаговый двигатель 2.5 А или два щеточных двигателя постоянного тока 2.5 А. Имеет четыре уровня регулировки силы тока, поцикловую защиту от пусковых бросков тока, тормоз с поддержкой интерфейса управления ШИМ и режим движения по инерции.
