Torex Semiconductor разработала высокоточные микросхемы стабилизаторов отрицательного напряжения с выходным током 200 мА и функцией выключения.
Точность стабилизации напряжения микросхем серий XC6901/XC6902 не хуже 1.5%. Микросхемы серии XC6901 имеют дополнительный вывод CE для управления включением/выключением стабилизатора. Все приборы имеют встроенную функцию быстрого разряда выходной емкости. Диапазон допустимых входных напряжений XC6901 от –2.4 до –12.4 В. Серия XC6902 выпускается в 3-выводных корпусах и рассчитана на входные напряжения от –2.4 до –16 В. Выходные напряжения стабилизаторов обеих серий потребитель может выбирать из интервала –0.9…–12 В с шагом 0.1 В.
Микросхемы предназначены для использования в схемах питания матриц ПЗС, для цепей смещения ЖК модулей и в других устройствах. Прямое падение напряжения на регулирующих транзисторах стабилизаторов равно 400 мВ при выходном токе 100 мА.

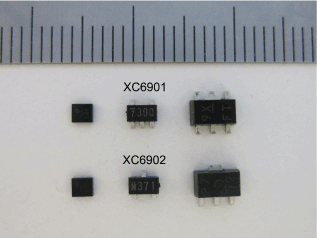

Микросхемы имеют функцию ограничения выходного тока (350 мА, тип.) и отключения при перегреве кристалла. Серия XC6901 упаковывается в корпуса SOT-25, SOT-89-5 и USP-6C, а XC6902 – в SOT-23, SOT-89 и USP-6C. Микросхемы соответствуют директиве EU RoHS и не содержат свинца.
Основные особенности микросхем серий XC6901/XC6902
- Диапазон входных напряжений
- –2.4…–12.4 В (серия XC6901)
- –2.4…–16 В (серия XC6902)
- Диапазон выходных напряжений –0.9…–12 В, шаг при заказе – 0.1 В
- (Стандартный ряд: –1.2 В, –2.5 В, –3.0 В, –3.3 В, –4.0 В, –4.5 В, –5.0 В, –6.0 В, –12 В)
- Точность стабилизации выходного напряжения:
- ±1.5% (VOUT = –12…–2.1 В)
- ±0.03 В (VOUT = –1.9…–0.9 В)
- Имеют схемы ограничения выходного тока (350 мА, тип.) и защиты от перегрева
- Выпускаются в корпусах:
- SOT-25, SOT-89-5 и USP-6C (серия XC6901)
- в SOT-23, SOT-89 и USP-6C (серия XC6902)
