Avago Technologies анонсировала серию мощных коммутируемых малошумящих усилительных модулей, предназначенных для использования во входных каскадах приемопередатчиков базовых станций (ПБС) стандартов TD-SCDMA и TD-LTE. Новые малогабаритные модули заменят существующие трехэлементные решения, позволяя существенно повысить плотность монтажа, что особенно актуально для конструкций одноплатных 8-канальных ПБС. Кроме того, не требующее затрат на согласование каскадов решение сокращает время проектирования. Упакованные в компактные корпуса модули имеют лучшие в своем классе шумовые характеристики, коэффициент усиления и линейность.
В модулях ALM-12x24 в корпусе 8×8 мм объединены мощный 50-омный SPDT (однополюсный на два направления) ключ, каскад малошумящего усилителя (МШУ) и следующий за ним каскад высоколинейного усилителя. Построенный на PIN диодах Avago, ключ защищает МШУ от повреждения мощными сигналами, возникающими в случае рассогласования антенны. МШУ и линейный усилитель изготовлены по оригинальной GaAs технологии фирмы с проектными нормами 0.25 мкм.
Индустрия систем беспроводной инфраструктуры должна обеспечивать оптимальное покрытие с наилучшим качеством сигнала в условиях перегруженности спектра. Чувствительность приемника – наиболее критичное требование, предъявляемое к параметрам ПБС, и выбор МШУ с низким коэффициентом шума здесь играет главную роль. Вторая ключевая характеристика, определяющая способность приемника отделить полезный сигнал от близкорасположенного постороннего сигнала – линейность. Ниже приведены основные параметры модулей семейства ALM-12x24:
|
Модуль
|
Диапазон частот
|
Коэффициент
шума |
OIP3* в режиме приема
|
|
1880…2025 МГц
|
0.80 дБ
|
36.4 дБм (1900 МГц)
|
|
|
2300…2400 МГц
|
0.99 дБ
|
38.5 дБм (2400 МГц)
|
|
|
*) Линейность высокочастотных усилителей характеризуется рядом параметров,
среди которых один из основных – OIP3 (output third-order intercept – точка пересечения третьего порядка) |
|||
Прочие особенности ALM-12x24
- Изоляция 50 дБ между первым и вторым каскадами усиления позволяет добавлять в схему внешние аттенюаторы или фильтры без риска ухудшения характеристик модуля.
- Способность оперировать с сигналами мощностью до 47.5 дБм
- Использование высоколинейных кремниевых PIN-диодов
- Рейтинг чувствительности к влаге MSL 2a, бессвинцовый корпус
Цены и доступность

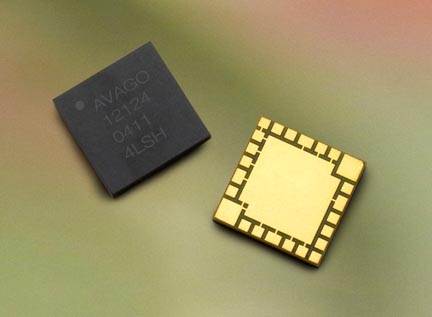

Модули ALM-12x24 выпускаются в 24-выводном корпусе MCOB. При покупке партиями 10,000 шт. ALM-12124 и ALM-12224 стоят по $8.58. Как единичные образцы, так и промышленные количества модулей доступны для приобретения на складе Avago или через глобальную дистрибьюторскую сеть.
