Analog Devices начала выпуск 8-канальной системы сбора данных с АЦП

Компания Analog Devices начала выпуск 8-канальной системы сбора данных с АЦП – AD7609, работающей с быстродействием 200 kSPS.

Данная микросхема представляет собой полноценную систему сбора данных, каждый канал которой имеет защиту от превышения входного напряжения, буферный усилитель, антиалайсинговый фильтр, усилитель выборки и хранения. Для дальнейшей обработки сигнал через мультиплексор поступает на 18-разрядный АЦП последовательного приближения. АЦП имеет встроенный источник опорного напряжения и цифровой интерфейс управления SPI. Вывод данных может осуществляться как через последовательный, так и через параллельный интерфейс.

Полностью дифференциальные входные каскады могут работать с сигналами, имеющими размах ±5 В или ±10 В.

AD7609 отличается малым энергопотреблением – 100 мВт, и хорошими динамическими характеристиками: отношение сигнал/шум равно 100 дБ.

Рекомендуется применять AD7609 при создании блоков управления многофазными электродвигателями, устройств защиты линий электропередачи, систем позиционирования в нескольких плоскостях, измерительной аппаратуры.

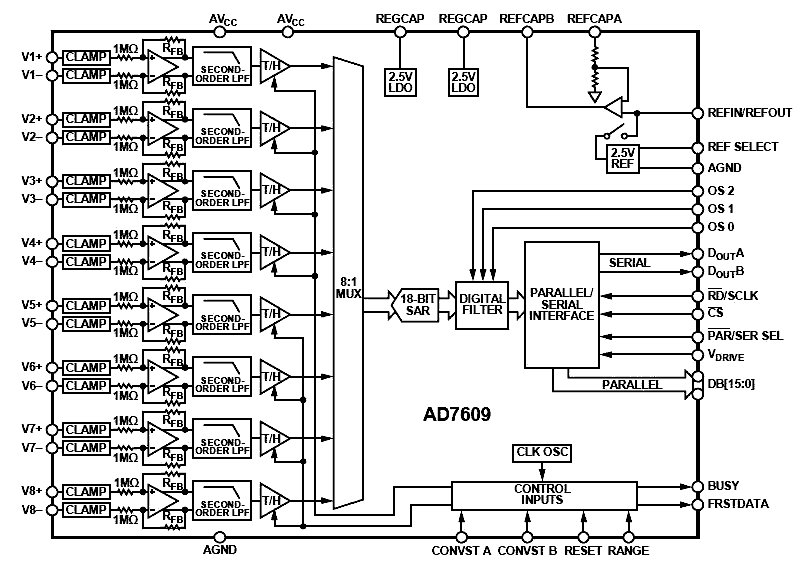

Функциональная схема  AD7609

Краткие технические характеристики

• число разрядов: 18;
• число каналов: 8;
• скорость преобразования: 200 kSPS;
• отношение сигнал/шум (SNR): 100 дБ;
• динамический диапазон свободный от искажений (SFDR): –108 дБ;
• напряжения питания: 5 В;
• потребляемый ток : 20 мА;
• диапазон рабочих температур: –40…+85 °С;

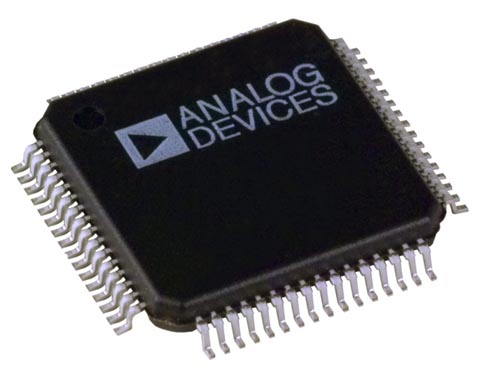

• тип корпуса: 64-LQFP.
