Microchip пополнила семейства микроконтроллеров PIC24 и цифровых сигнальных контроллеров dsPIC33

Микроконтроллеры серий PIC24E и dsPIC33E позволят расширить функциональные возможности приложений пользовательских интерфейсов общего назначения и систем управления электродвигателями

Компания Microchip объявила о расширении семейств 16-разрядных микроконтроллеров PIC24 и цифровых сигнальных контроллеров (DSC) dsPIC33. В их состав вошли микроконтроллеры серий PIC24E и dsPIC33E, которые снабжены строенным операционным усилителем и модулем измерения времени заряда, предназначенным для реализации сенсорных интерфейсов по технологии mTouch. Возможности микроконтроллеров серий PIC24E и DSC dsPIC33E позволят применять их для реализации пользовательских интерфейсов, в интеллектуальных сенсорах и системах управления электродвигателями. Устройства совместимы по выводам корпуса с существующими 16-разрядными микроконтроллерами PIC24 и dsPIC33 и доступны в различных корпусных исполнениях, включая новый, 36-выводной, ультракомпактный корпус VTLA размером 5 × 5 мм.

Производительность микроконтроллеров при цифровой обработке сигналов достигает 70 DMIPS, они имеют встроенный 6-канаьный ШИМ, что позволяет им управлять электродвигателями, наряду с высокоскоростным выполнением функций основного приложения. Таким образом, на базе одного микроконтроллера возможно организовать полное управление целостной системой, чем достигаются высокая эффективность, снижение стоимости и компактность. Встроенные операционные усилители могут использоваться в широком круге приложений, работающих с внешними сенсорами, где требуется согласование сигналов. Это позволит сократить количество внешних компонентов. Встроенный модуль организации сенсорного интерфейса позволит упростить создание инновационных и надежных пользовательских интерфейсов.

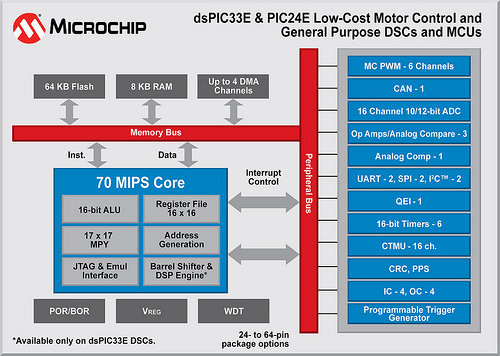

Блок-схема микроконтроллеров PIC24E и цифровых сигнальных контроллеров dsPIC33E

Отличительные особенности микроконтроллеров серии PIC24E и dsPIC33E:

• высокая производительность до 70 DMIPS;
• поддержка 32-битного умножения;
• 4 канальный DMA контроллер с возможностью пользовательской настройки уровней приоритета;
• два 40-битных аккумулятора;
• встроенный осциллятор, программируемый PLL и источник тактовой частоты;
• независимый сторожевой таймер;
• несколько режимов пониженного потребления;
• многоканальный и многофункциональный ШИМ с генератором «мертвого» времени, разрешение 7.14 нс, поддержка работы с DC/DC, AC/DC преобразователями, инверторами, корректорами мощности;
• расширенная аналоговая периферия:
  • многоканальный АЦП с поддержкой 10-битного и 12-битного режима;
  • до трех операционных усилителей / компараторов с возможностью прямого подключения к АЦП, программируемый источник опорного напряжения;
  • модуль измерения времени заряда для реализации сенсорного интерфейса по технологии mToch с высоким разрешением;
  • встроенный датчик температуры;
  • 12 таймеров общего назначения с расширенным функционалом;
• интерфейс 32-битного квадратурного декодера;
• до 4 отдельных модулей захвата;
• поддержка переназначения линий ввода/вывода;
• коммуникационные интерфейсы:
  • два UART модуля с поддержкой LIN 2.0 и IrDA;
  • два модуля 4-проводного интерфейса SPI;
  • модуль ECAN;
  • два модуля I2C с поддержкой SMBus;
• поддержка внутрисхемной отладки и программирования;
• 5 В толерантные выводы;
• внешние прерывания на всех линиях ввода/вывода;
• напряжение питания 3.0 В – 3.6 В.

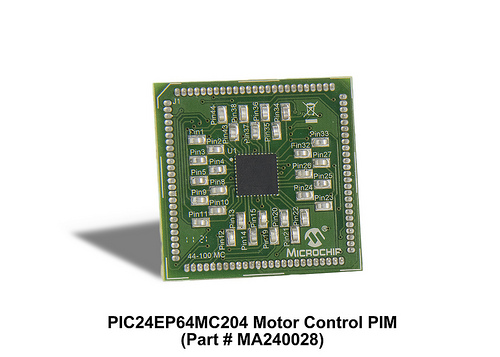

Для оценки возможностей микроконтроллеров и разработки приложений компания выпускает подключаемые процессорные модули: MA330028 – на базе микроконтроллера dsPIC33EP64MC504 и MA240028 – на базе микроконтроллера PIC24EP64MC204. Данные процессорные модули рассчитаны на применение с отладочными платформами DM330021 и DM330023.

DM330023 - dsPICDEM High Voltage Motor Control Development Kit – отладочная система компании Microchip для разработки и отладки широкого круга приложений управления электроприводами на базе цифровых сигнальных контроллеров семейства dsPIC. Система разработана для управления бесколлекторными двигателями постоянного тока (BLDC), PMSM двигателями и асинхронными двигателями переменного тока (ASIM) с поддержкой различных алгоритмов управления.

DM330021 – отладочная платформа dsPICDEM Low Voltage Development Kit – это высокоинтегрированное и завершенное решение для разработки приложений управления бесколлекторными и PMSM-электродвигателями на базе микроконтроллеров dsPIC.

Образцы цифроых сигнальных контроллеров серии dsPIC33EP64MC50X доступны для заказа в 28-выводных корпусах SOIC, SPDIP, SSOP и QFN. Образцы dsPIC33EP64MC20X DSC доступны в 44-выводных корпусах VTLA, TQFP и QFN. Образцы микроконтроллеров PIC24EP64MC20X – в 64-выводных корпусах TQFP и QFN.
