Torex разработала LDO стабилизаторы с нижним пределом входного напряжения 0.5 В

Torex Semiconductor разработала новые быстродействующие LDO стабилизаторы с нижним пределом входного напряжения 0.5 В.

Серия XC6603/XC6604 расширяет семейство высокоскоростных стабилизаторов с выходным током 1 А и входным напряжением от 0.5 В, первой в котором была микросхема XC6602. Серия идеально подходит для любых приложений, в которых должны сочетаться высокий КПД, большой ток и малое входное напряжение.

Подачей внешнего напряжения от 2.5 до 6.0 В на специальный вывод V_BIAS микросхем XC6603/XC6604 интервал допустимых входных напряжений снижается до 0.5…3.0 В. В составе серии с шагом 0.1 В выпускаются стабилизаторы с фиксированным выходным напряжением от 0.5 до 1.8 В.

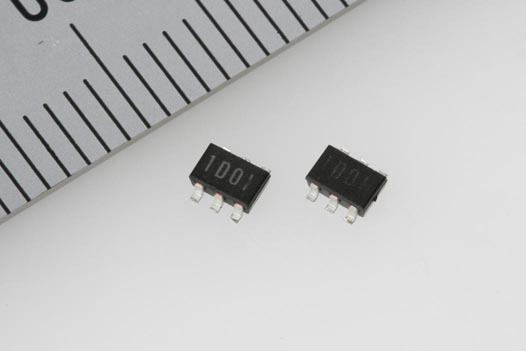

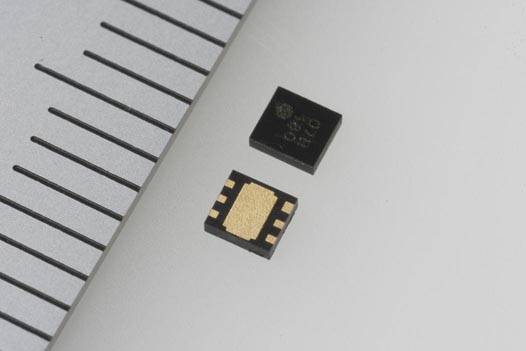

Корпус USP-6C	Корпус SOT-26W

Благодаря интеграции проходного n-канального транзистора, минимальное и максимальное выходные напряжения можно сделать намного меньше, чем в LDO стабилизаторах традиционной структуры с p-канальным транзистором. Другим преимуществом такой архитектуры является исключительно низкое прямое падение напряжения на стабилизаторе при низком выходном напряжении. Так, при напряжении на выходе 1.2 В, напряжении смещения 3.3 В и токе нагрузки 1 А, на микросхеме падает всего 162 мВ. Устойчивость стабилизатора гарантируется при емкости выходного конденсатора 2.2 мкФ.

Схема мягкого запуска исключает броски тока при включении микросхемы и ограничивает колебания тока на входной шине. Среднее время мягкого старта микросхемы XC6604 равно 430 мкс, а в микросхеме XC6603 время устанавливается с помощью внешнего конденсатора  (C_SS).

Типовой порог срабатывания схемы защиты от перегрузки по току равен 1.3 А для обеих микросхем, но в XC6604 предусмотрена дополнительная возможность скорректировать это значение внешним резистором (R_LIM).

Среди остальных защитных функций надо отметить прогрессирующее ограничение тока, отключение при перегреве и блокировку при пониженном входном напряжении.

Микросхемы выпускаются в миниатюрных корпусах USP-6C и SOT-26W не содержащих свинца, и удовлетворяют требованиям директивы RoHS.

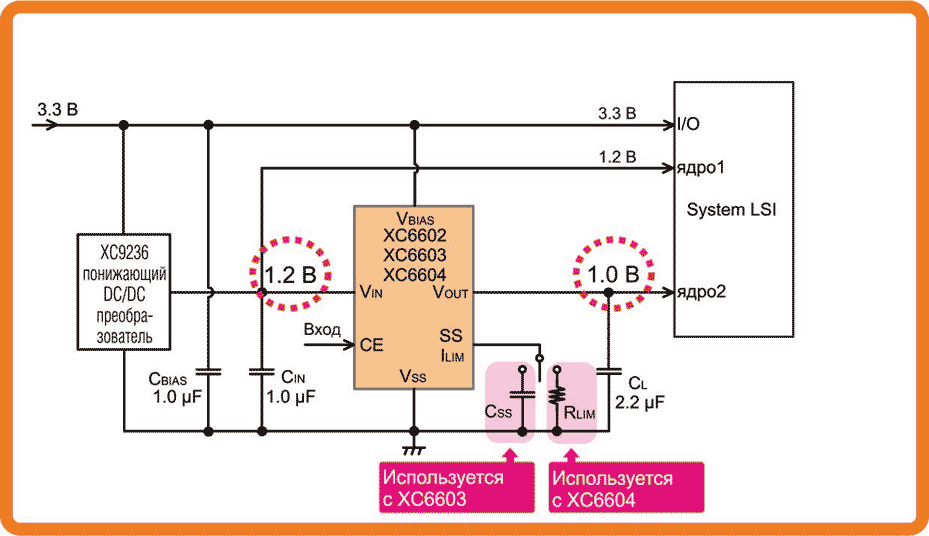

Типовая схема включения XC6602/3/4

Особенности микросхем серии XC6603/XC6604

• Быстродействующий LDO стабилизатор с n-канальным проходным транзистором и выходным током 1 А
• Сверхнизкое прямое падение напряжения (162 мВ при выходном напряжении 1.2 В, напряжении смещения 3.3 В и токе нагрузки 1 А)
• Схема разряда выходной емкости и функция мягкого запуска (с регулировкой времени включения в серии XC6603)
• Защита от перегрузки по току (с регулируемым порогом срабатывания в серии XC6604)
