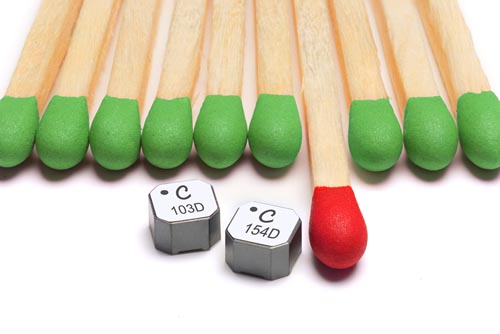

Coilcraft анонсировала новую серию миниатюрных трансформаторов для обратноходовых преобразователей, получившую обозначение LPD5030V. Трансформаторы с отношением витков 1:1 и коэффициентом связи минимум 0.97 выпускаются в самых миниатюрных корпусах среди приборов с электрической прочностью межвитковой изоляции 1500 В DC (1000 В с.к.з.).
При размерах всего 4.8 × 4.8 × 2.9 мм компактные низкопрофильные трансформаторы серии LPD5030V будут недорогим и эффективным решением для изолированных схем высокой плотности. Новые трансформаторы Coilcraft выпускаются с индуктивностями от 4.7 до 220 мкГн и рабочими токами до 1.9 А. LPD5030V могут также применяться в качестве связанных экранированных силовых индуктивностей в преобразователях с топологией SEPIC, или в качестве дросселей общего назначения.
Благодаря уникальной конструкции LPD5030V были внесены в перечень изделий, разрешенных для использования в цепях безопасного сверхнизкого напряжения (SELV) в оборудовании, подключаемом к телекоммуникационным сетям (TNV-1). В соответствии с этим, максимальное функциональное напряжение изоляции трансформаторов составляет 60 В DC, допустимые пиковые напряжения вход-выход – 42.4 В, а рабочие напряжения – до 210 В. Новые трансформаторы не содержат галогенов и соответствуют требованиям директивы RoHS.
Основные особенности
- Трансформатор обратноходового преобразователя с коэффициентом трансформации 1:1 и межвитковой изоляцией 1500 В DC (1000 В с.к.з.)
- Функциональная безопасность, отвечающая требованиям UL
- Габариты 4.8 × 4.8 × 2.9 мм
- Могут использоваться в качестве связанных экранированных силовых индуктивностей в преобразователях с топологией SEPIC, или в качестве дросселей общего назначения
- Отличный коэффициент связи: 0.97 или больше
- Соответствуют требованиям директивы RoHS, не содержат галогенов
- Выдерживают стандартную процедуру пайки при температуре 260 °C.
Цены и доступность
В партиях из 1500 трансформаторов LPD5030V продаются по цене $1.17 за штуку. Изделия отгружаются со склада немедленно. Для создания прототипов на веб-сайте Coilcraft можно запросить образцы трансформаторов, которые будут отгружены в тот же день.
